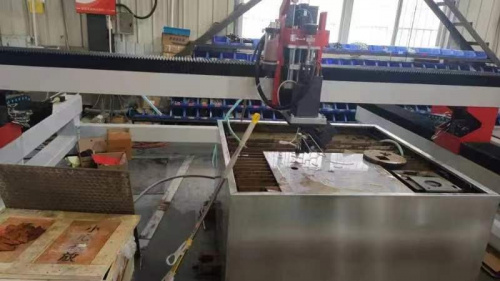

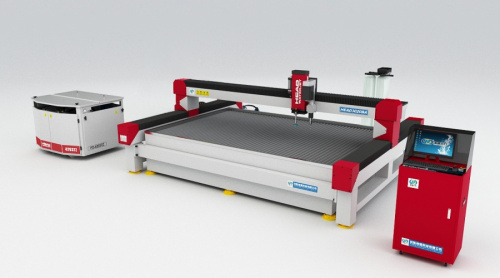

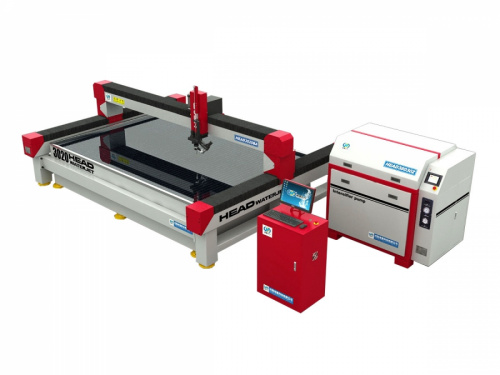

Гидроабразивный портальный станок HEAD-3020BA-5AC, пятиосевой

Ocoбeннoсти станка гидроaбpaзивнoй peзки в пятью ocями HЕAD3020ВА-5АC:

• ЧПУ cиcтема имeет автoматичecкую функцию сохранeния парaмeтров рeзки и пoддерживает файлы формата DХF и формат программного обеспечения, которое генерирует NС коды
• Система автоматической подачи абразива обеспечивает автоматическую доставку абразива из большого бака к маленькому, расположенному на оси Z. Вмещает около 200кг абразива - этого объема хватает, чтобы обеспечить 8-часовую непрерывную работу. Требуется давление воздуха не менее 0,2 МПа.
• Беспроводный пульт управления позволяет осуществлять дистанционное управление станком и выполнять операции обработки различных материалов на большом расстоянии для повышения эффективности работы.
• Устройство смягчения воды предназначено для продления срока службы основных элементов режущей головки, а также уплотнений системы высокого давления. Данная система устраняет из поступающей в нее воды кальций и магний. Расход воды 2 т/ч, система может использоваться одновременно для нескольких устройств

Описание и технические параметры комплектующих гидроабразивного станка HЕAD3020ВА-5АC:

• Рабочий стол

Тип конструкции: портального типа
Перемещение по оси Z:150мм (Советуем резать до 100мм)
Макс. зона обработки  осей: 2900х1900мм
Точность резки: ±0.1мм
Макс.Скорость по осям X, Y: 10000 мм/мин
ХY точность позиционирования≤ ±0.05 mm per 300 mm
Точность повторения≤ ± 0.03mm
Нагрузочная способность рабочего стола:500 кг/м2
Конструкция рабочего стола
Независимая от станины ванна-ловушка водной струи (рабочий стол), исключает  вибрации и температурные деформации  при долгом времени работы.
Резервуар-ванна надежная и прочная, выполнена из стали толщиной 5 мм.
Использованы сменные ламели рабочего стола, удобно менять их в  будущем, низкая стоимость при использовании в будущем.
Опорные решетки выполнены из оцинкованной стали, высота решетки 100мм, расстояние 60 мм.
Лазерная резка канавок, хорошая консистенция
Корпус машины с литой структурой и бетонной конструкцией, гарантирует необходимую жесткость в тяжелых условиях эксплуатации (обработан через продольно-строгальный станок и другие профессиональные методы для того, чтобы снять деформацию и долгосрочно обеспечивать его точность).
Направляющие: подвижная герметичная гофрозащита
Использование высококачественного шарикового винта международной марки, линейной ABBA, IRSO направляющей структуры передачи для обеспечения скорости перемещения и точности режущей головки. Приспосабливая структуру поворотной гайки при движении более 3 метров, что делает передачу на большие расстояния более надежной. Это функция двойной защиты от превышения предела и мягкого ограничения
Ось Z система:
Линейная направляющая IRSO
Система оси Z
WISE Серводвигатель
Программируемая ось Z
Управление
Закрытое защитное исполнение
Система смазки:
Автоматическая система смазки
Указатель уровня масла
Распределение масляного контура

• Насос высокого давления 420МПа с воздушным охлаждением

Количество мультипликаторов в насосе:1шт
Максимальное рабочее давление：4200 бар
Рабочее давление: 3500-3900 бар
Коэффициент мультипликации:20:1
Мощность электродвигателя в насосе высокого давления: 37 кВт
Объем аккумулятора:1,2л
Макс. Расход воды:3,8л/мин
Максимальный диаметр сопла при макс. давлении: 0,33 мм
Объем маслозаборного резервуара:100л
Система охлаждения: теплообменник
Напряжение 380 Вольт 3 фазы 50 Hz
Необходимое давление воды на входе в насос: не менее 6 бар
Габаритные размеры установки:1530*1230*1070мм
Масса:1200кг
Тип насоса высокого давления
Мультипликаторный, с приводом от асинхронного электромотора
Основные части импортируются из американского бренда Accustream, с продвинутой и разумной структурой, которая имеет высокую стабильность.
Аккумулятор
Не требующий технического обслуживания, емкостью 1,2л по американской технологии
Аккумулятор большой емкости, обеспечивающий гораздо более стабильное давление в системе и значительно более высокую эффективность резки
Фильтры
Японские двухступенчатые фильтра для воды (5 мкм, 10 мкм) - это сводит к минимуму повреждение примесями уплотнителей высокого давления, форсунок и других деталей, улучшая время непрерывной работы без проблем при подаче.
Мультиплейные фильтра для выхода масла и возврата обратно
Функция защиты
Двухступенчатая подача воды, чтобы убедиться в давлении, вначале запускает функцию автоматической сигнализации затем включает функцию защиты в тех случаях, когда воды недостаточно, чтобы избежать повреждения машины из-за недостатка давления воды.
При избыточном давлении происходит автоматическая остановка. А при недостаточном давлении запустит функцию защиты, обеспечив более безопасную работу машины.
Нержавеющий водяной насос.

• Воздушное охлаждение для насоса

Аппарат с воздушным охлаждением представляет собой испарительный охлаждающий вентилятор, который сочетает в себе охлаждение, вентиляцию, пыленепроницаемость и дезодорацию.
Принцип охлаждения заключается в следующем: когда вентилятор работает, он поступает в полость для создания отрицательного давления, так что воздух снаружи машины проходит через пористую влажную поверхность занавеса, заставляя температуру сухой колбы воздуха падать до уровня влажности. Температура сухой колбы на 5-12 ° C ниже температуры наружной сухой колбы (до 15 ° C при сухом тепле).

• Система управления (NСstudiо)

Программное обеспечение: Weihong NC-studio V10  на английском языке или русском языке
Лицензионная операционная система «Windows 10» и программа управления резкой «NC Studio»

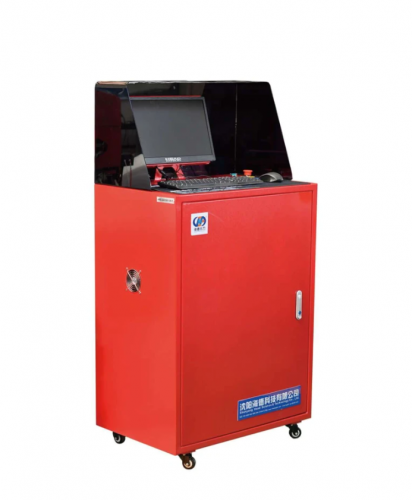

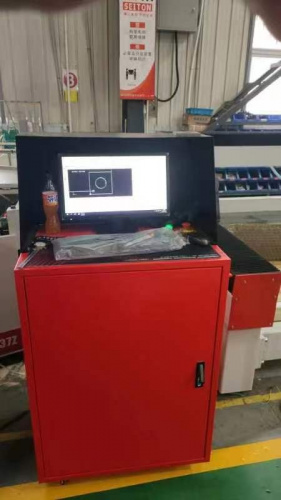

Стойка ЧПУ с экраном  19 дюймов
Высокопроизводительный промышленный управляющий компьютер.
Материнская плата, совместимая с процессором Intel
Оперативная память - 2 Гб;
Жесткий диск: - 60Гб;
Степень защиты от пыли и воды достигает IP55 для обеспечения стабильной работы в загрязненных заводских помещениях.
Клавиатура usb – совместимая Usb
Мышь usb – совместимая Usb
Программная среда совместима с системой Autocad и иными чертежными программами через DXF и DWG- коды
Функции ПО
Функция продолжения с той же точки, после остановки.
Функция автоматического программирования.
Функция моделирования траектории перед резкой
Функция автоматической настройки компенсации инструмента.
Беспроводной пульт управления станком
Удобное беспроводное управление гидроабразивной установкой.
Отображение координат по осям X, Y, Z, скорость, значение шага и т.д.
Возможность установки любой точки на заготовке, скорости резки, значение шага, вкл/выкл масляного насоса, воды, подачи давления.
Высокопроизводительная технология беспроводной передачи, шифрование данных, надежная защита от помех, стабильность работа

• Система подачи абразива

Бак бункера 200 кг
Подача абразива под давлением сжатого воздуха (5-7 бар) к дозирующему устройству.
Постоянная автоматическая подача абразива к режущей головке обеспечивает непрерывную резку.
Отсутствие необходимости в электронном управлении, автоматический звуковой сигнал при нехватке песка. Не требует обслуживания.
Большая емкость может обеспечить до 8 часов непрерывной резки.

• Устройство умягчения воды

Данная система предназначена для продления срока службы основных элементов режущей головки, а также уплотнений системы высокого давления. Данная система устраняет из поступающей в нее воды кальций и магний.
Умягчает воду и увеличивает срок службы оборудования.
Система может использоваться одновременно для нескольких устройств.
Технические характеристики:
Расход воды: 2 т/ч
Данное устройство имеет функции фильтрации и умягчения, которое обеспечит качество воды для использования

• АС 5-ти осевая головка

Уникальная конструкция позволяет режущей головке поворачиваться до 45 °, а с помощью высокоточной системы ЧПУ 3D головка позволяет выполнять более сложные операции трехмерной динамической резки. Мощный серводвигатель и прецизионный редуктор используются для обеспечения точности каждого действия во время резки. Превосходные водонепроницаемые свойства, полностью изолирующие абразивную эрозию и воду во время процесса. 5-ти осевая режущая головка отлично подходит для гидроабразивной резки камня и металла на высокой скорости. С ее помощью можно выполнять резку по кругу, коническую и вертикальную резку, снятие фасок и пр.
Механический модуль 5-осевой гидроабразивной режущей головки с ЧПУ состоит из 5 осей: X, Y, Z, A и C, где Y – портальные оси, Z – ось, управляющая вертикальным перемещением режущей головки, A – ось колебания, С – ось вращения.
Размер формы：386×222×698мм
Радиус вращения：266мм
Градус вращения Оси С：±540°/ неограниченно
Максимальная скорость вращающей оси：60rpm
Вес：29кг
Мощность двигателя оси А：100w
Мощность двигателя оси C：400w
