Арт. HW-T6-64F
18 000 $
1 416 564 ₽
1 $ = 78.6980 ₽
Характеристики
| Основная информация | |
|---|---|
| Длина, мм | 1450 |
| Ширина, мм | 1370 |
| Высота, мм | 1550 |
| Масса, кг | 500 |
| Характеристики | |
| Система управления | Встроенный ПК |
| Потребление воздуха, МПа | 0,6-0,7 |
| Количество камер | 6шт высокоскоростных, 1шт высокоточная, 1шт реперная |
| Максимальный размер платы, мм | 500*370 |
| Количество установочных головок, шт | 6 |
| Перемещение рабочих головок по оси Z, мм | 20 |
| Скорость установки чипов (максимальная), комп/час | 12 000 |
| Скорость установки чипов (реальная), комп/час | 9 600 |
| Точность монтажа, мм | 0,01 |
| Демпфирование вакуумного захвата (подпружиненное сопло), мм | 4,5 |
| Устанавливаемые компоненты | 0201-40*40мм, шаг выводов ≥0,3мм (*для 0201 желательно использовать электронный питатель) |
| Число питателей, шт | 64 |
| Количество поддонов для микросхем, шт | 6 |
| Возможная высота компонента, мм | ≤7 |

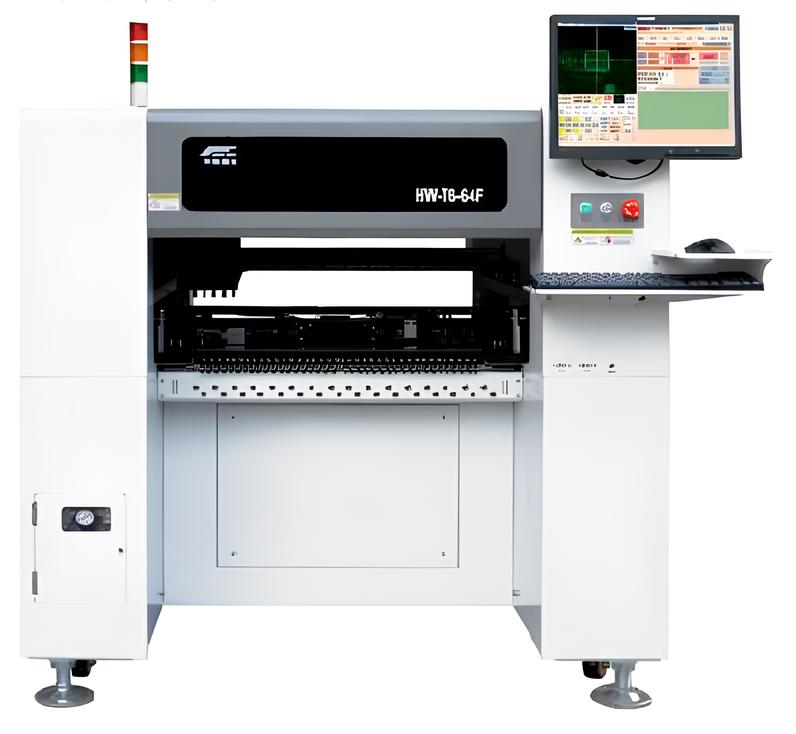

Установщик электронных SMD компонентов HW-T6-64F (он же SMT660) – идеальная модель для мелкосерийного производства: быстрый, точный, гибкий и доступный по цене. Благодаря его цене, HW-T6-64F можно смело отнести к разряду самых доступных линейных установщиком.
Особенности:
- Гибкость системы. Быстрая переналадка с одного изделия на другое за счет быстросъемных питателей CL типа (разработка компании YAMAHA).
- Идеально подходит для мелкосерийного производства, и при увеличении количества машин в линии, то и для среднесерийного производства.
- Удобный и интуитивно понятный интерфейс программного обеспечения.
- Встроенное программное обеспечение для конвертирования данных c координатами при написании программ.
- Подача следующего компонента осуществляется только после забора предыдущего.

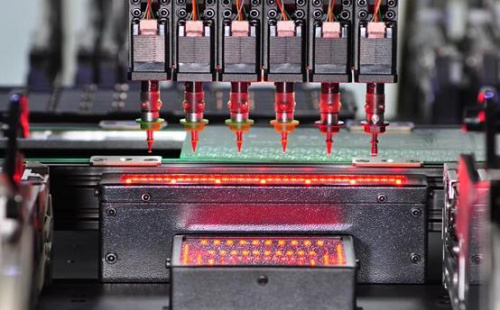

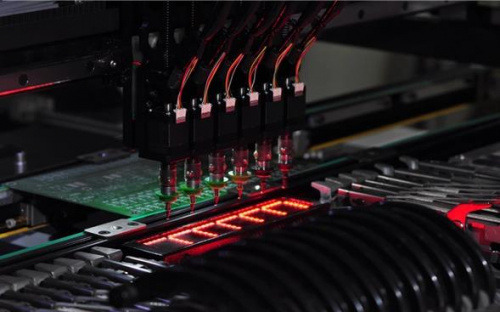

- 6 голов работают одновременно.
- Поворот установочных голов на 360°.
- Система контроля вакуума для определения наличия компонента на головке.
- Центрирование компонента (выравнивание на головке) осуществляется системой технического зрения в автоматическом режиме.
- 1 камера на голове (Fiducial camera) для распознавания реперных знаков на плате, обучения точек монтажа в ручном режиме, обучение точки забора компонентов.
- 6 камер для распознавания небольших компонентов.
- 1 камера для распознавания больших и сложных компонентов.Трехсекционный конвейер и SMEMA интерфейс для работы в автоматическом режиме в составе линии. В установщике одновременно могут находиться 3 платы (одна на входе, одна в зоне сборки, и одна на выходе)
- Установщик HW-T6-64F;
- Монитор, клавиатура, мышь;
- Комплект вакуумных захватов;
- Комплект калибровочных насадок;
- Комплект для крепления матричного поддона;
- Корзина для сброса компонентов;
- Инструкция по эксплуатации.
