Арт. HW-DU-400
19 000 $
1 482 585 ₽
1 $ = 78.0308 ₽
Характеристики

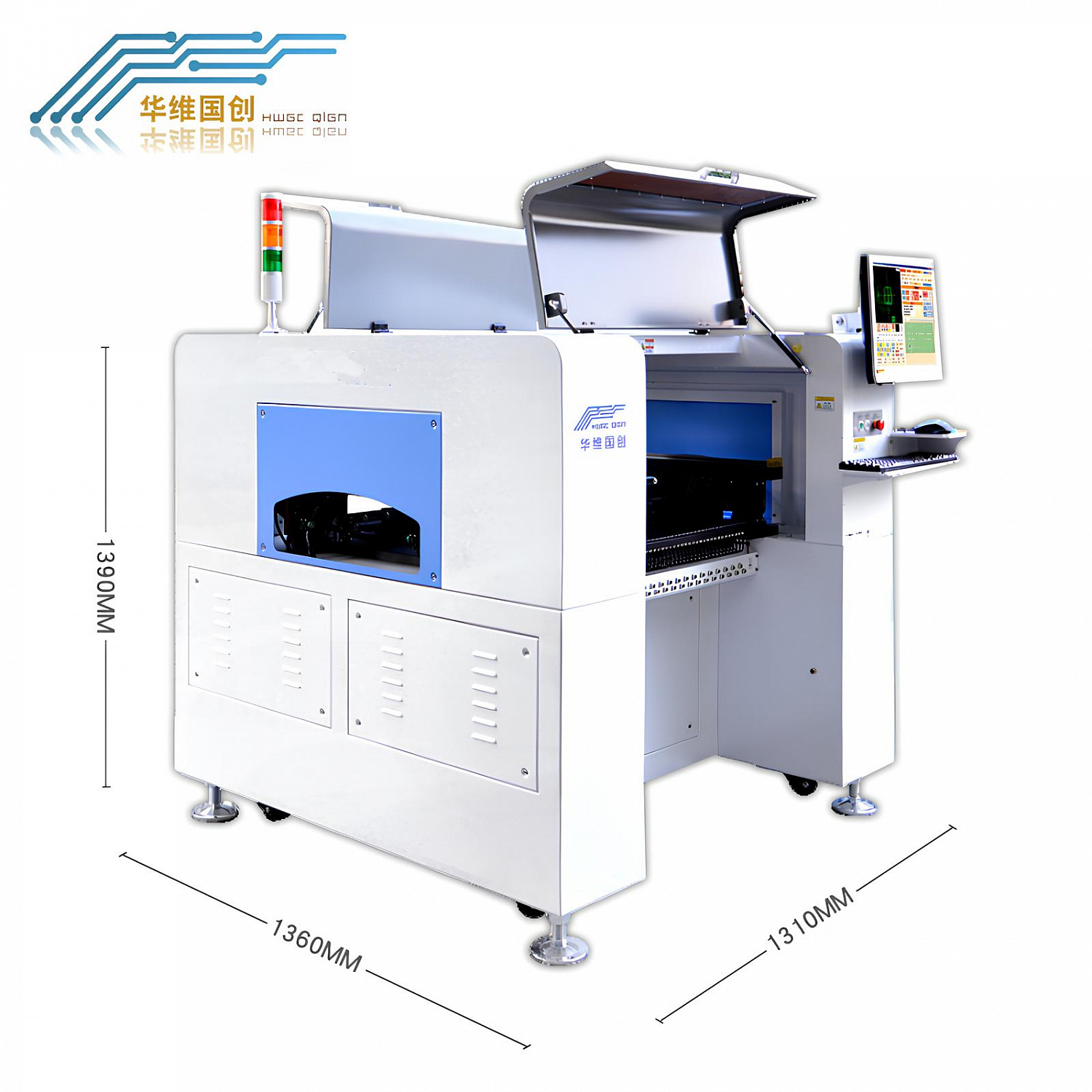

| Основная информация | |
|---|---|
| Длина, мм | 1316 |
| Ширина, мм | 1360 |
| Высота, мм | 1340 |
| Масса, кг | 580 |
| Характеристики | |
| Система управления | Встроенный ПК |
| Максимальный размер платы, мм | 510х450 |
| Точность монтажа, мм | 0,01 |
| Демпфирование вакуумного захвата (подпружиненное сопло), мм | 4,5 |
| Устанавливаемые компоненты | от 0201, 0402, 0603, 0805, 1206, 1812, 2010, 2512, SOT-23, LED (0603, 0805, 3014, 5050), SOT89, SOP-8, SOP-14, SOP-16, SOT-223, SOT-252 с шагом более 0.3 мм; IC микросхемы 40x40 с шагом выводов более 0.4 мм |
| Возможная высота компонента, мм | ≤7 |

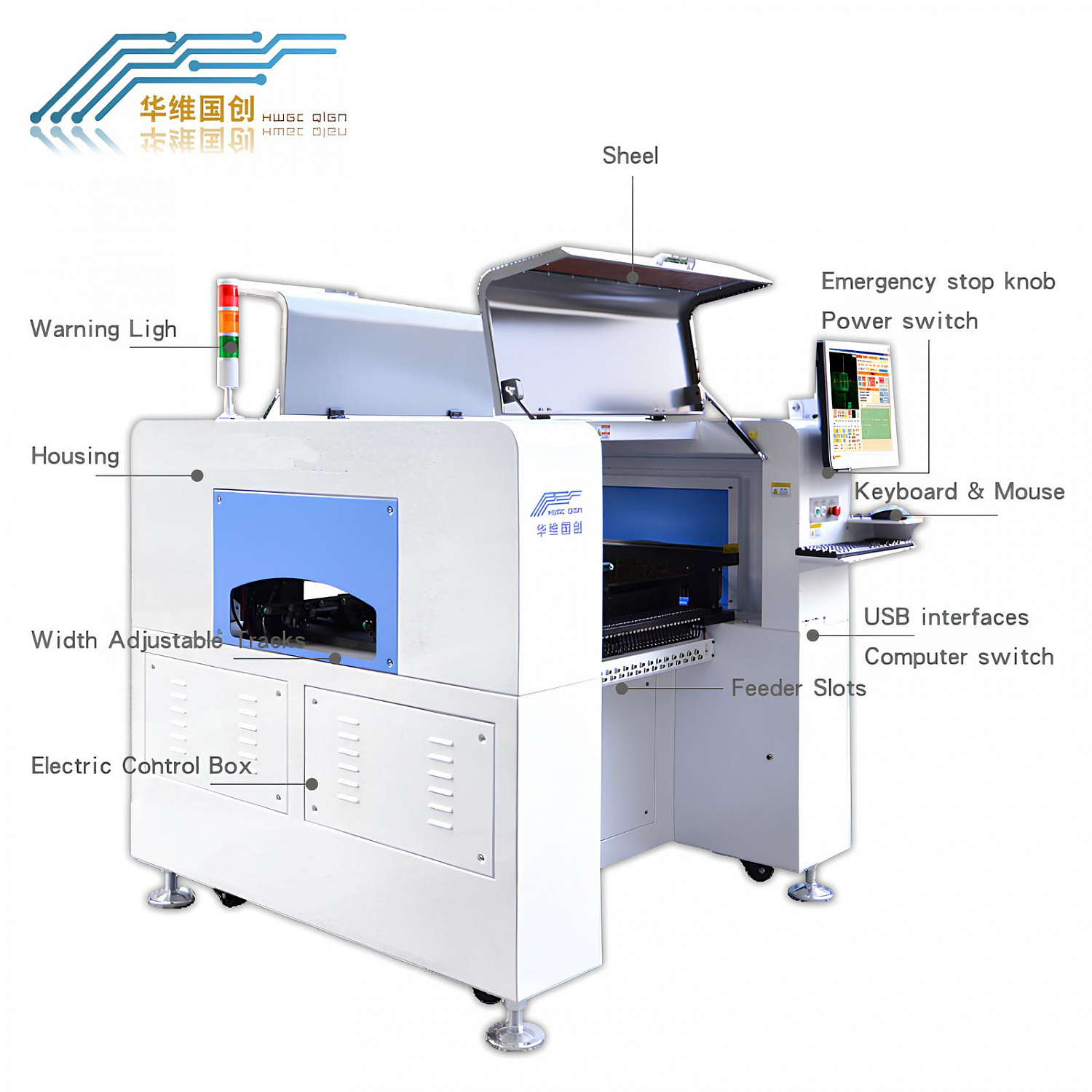

Скоростной автомат установки электронных компонентов методом поверхностного смд монтажа с линейным ШВП по осям XY и 4-мя установочными головами.
Уверенно ставит компоненты высотой до 20 мм.
Особенности:
- 4 монтажные головы с вакуумными захватами JUKI;
- 4 мультикамеры 1 Мп для идентификации компонентов 0201 ~ 5050 «на лету»;
- Камера высокого разрешения для точной установки микросхем BGA, QFN, QFP;
- Камера для позиционирования по маркерным точкам (ручного или автоматического);
- 64 питателя: пневматические Yamaha CL, электронные, вибропитатели на 5 каналов;
- 3-х секционный конвейер SMEMA;
- Линейные направляющие по XY;
- ШВП по осям X, Y (Тайвань);
- Серво-система на базе двигателей DSP Panasonic с обратной связью по осям XY;
- Промышленный ПК с интегрированным процессором Intel;
- Автоматическая оптимизация расположения питателей и работы насадок
- Автоматический выбор кратчайшего пути для монтажа компонента
- Устанавливаемые компоненты: 0201, 0402, 0603, 0805, 1206, диоды, триоды, SOT и QFP, BGA с шагом вывода ≥ 0.3 мм и т.д.
- Простота эксплуатации и программирования.
