| Основная информация | |
|---|---|
| Длина, мм | 2650 |
| Ширина, мм | 1700 |
| Высота, мм | 1820 |
| Масса, кг | 2700 |
| Противошпиндель | |
| Ширина линейных направляющих X/Z, мм | 210/400 |
| Ускоренная подача по осям X/Z, м/мин | 4/5 |
| Характеристики | |
| Мощность двигателя, кВт | 11 |
| Максимальный диаметр над станиной,мм | 500 |
| Скорость вращения шпинделя, об/мин | 150-1800 |
| Повторяемость по осям X/Z, мм | +/-0,005 |
| Размер инструментов, мм | 25х25 (4позиции) |
| Максимальный диаметр обработки над суппортом, мм | 250 |
| Конус шпинделя | Metric 90 |
| Тип резцедержки | 4 позиции |
| Ход пиноли задней бабки, мм | 150 |
| Диаметр пиноли задней бабки | 75 |
| Конус пиноли задней бабки | МТ5# |
| Номинальный ток, А | 23/26/29 |
| Тип шпиндельной головки | А2-8 |
| Макс.длина заготовки | 1000/1500/2000 |
| Диаметр прутка | 80 |
| Максимальная длина обработки, мм | 850/1350/1850 |
| Перемещение по X, мм | 280 |
| Перемещение по Z, мм | 1000/1500/2000 |
| Максимальный диаметр дисковых деталей, мм | 500/480 |
| Диаметр отверстия шпинделя, мм | 82 |
СТАНДАРТНАЯ КОМПЛЕКТАЦИЯ:
1. 7 кВт двигатель шпинделя с инвертором
2. 4-позиционный электрический резцедержатель
3. 10-дюймовый ручной патрон
4. Ручная задняя бабка (вращающийся центр)
5. Станина из цельного литья
6. 380В±10%/ 50±1 Гц/ 3 фаза.
7. Полузакрытая металлическая защита от брызг
8. Система СОЖ
9. Автоматическая система смазки
10. Рабочее освещение
11. Сигнальная лампа трехцветная
12. Руководство по эксплуатации
Дополнительные опции:
- 6- позиционный электрический резцедержатель
- 8- позиционный электрический резцедержатель
- 10-дюймовый гидравлический патрон открытого типа
- 11-дюймовый гидравлический патрон закрытого типа
- Гидравлическая задняя бабка
- Люнет
- 7,5 кВт серводвигатель бренда GSK
- 11 кВт серводвигатель бренда GSK
- серводвигатель бренда FANUC
- серводвигатель бренда CTB
- Система ЧПУ Siemens 808
- Система ЧПУ Siemens 828

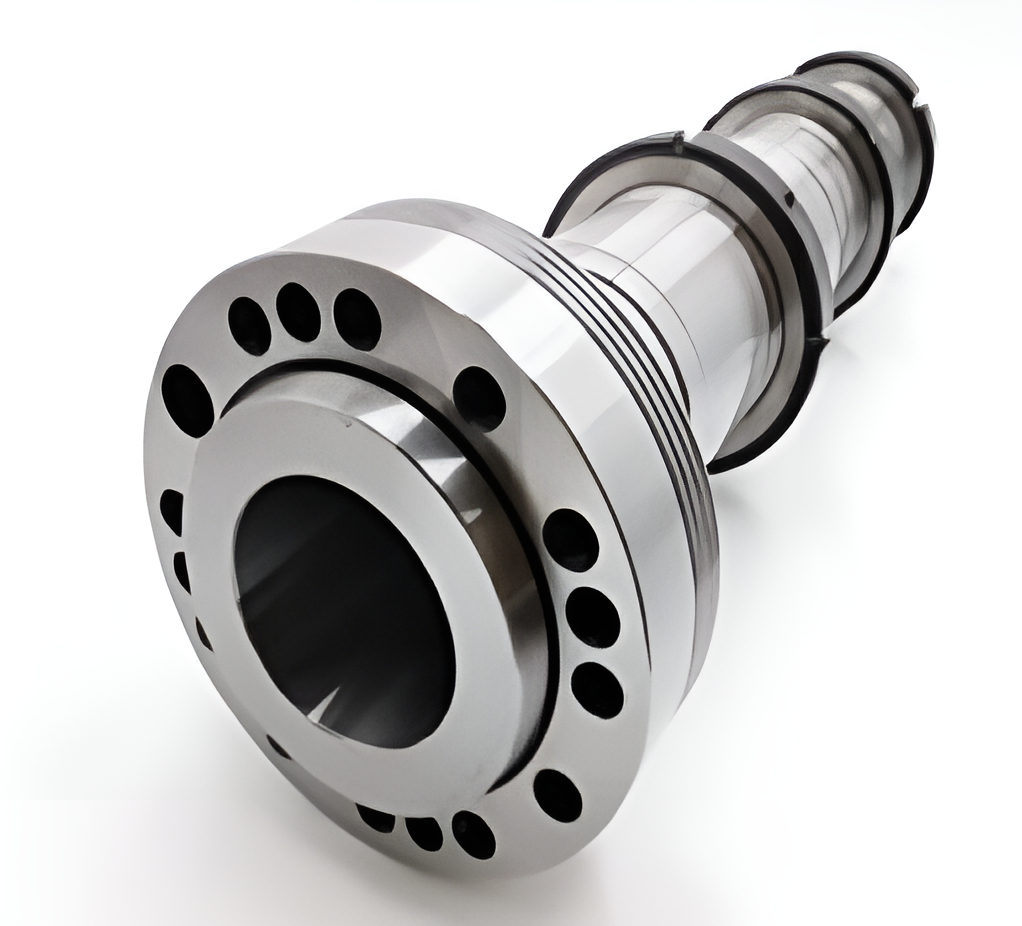

Шпиндель оснащен высокоточным подшипниковым узлом, прецизионно собран и динамически сбалансирован для обеспечения высокой точности, низкого уровня шума и высокой жесткости.
РЕЗЦЕДЕРЖАТЕЛЬ
Турбо-червячный привод, зацепление верхнего и нижнего зубчатых дисков, принцип работы винтовой зажим. Его преимущества - быстрая индексация, высокая точность позиционирования и высокий тангенциальный крутящий момент. Длительный срок службы благодаря датчику Холла для передачи вращательного положения.

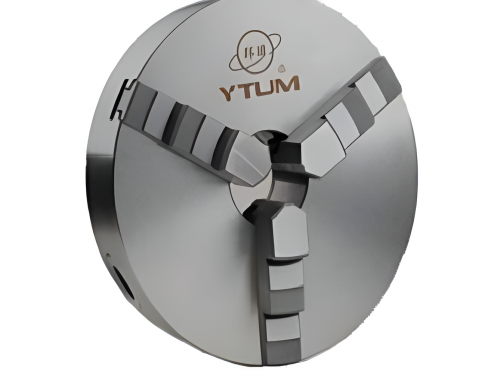

ПАТРОН
Высокая сила зажима, длительный срок службы, прочная конструкция жестких губок, взаимозаменяемых с мягкими губками, регулируемые губки.

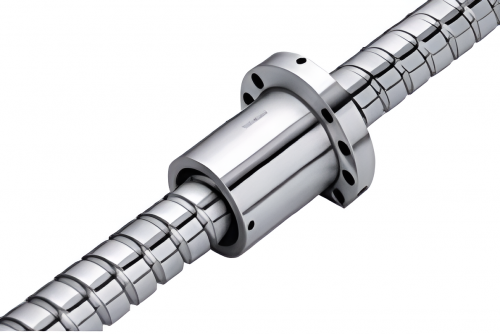

ТРАНСМИССИЯ
Винты и гайки обрабатываются, шлифуются, собираются в цехе с постоянной температурой для обеспечения их высокой точности и стабильности. Коэффициент трения линейного рельса небольшой, высокая скорость движения и точность.

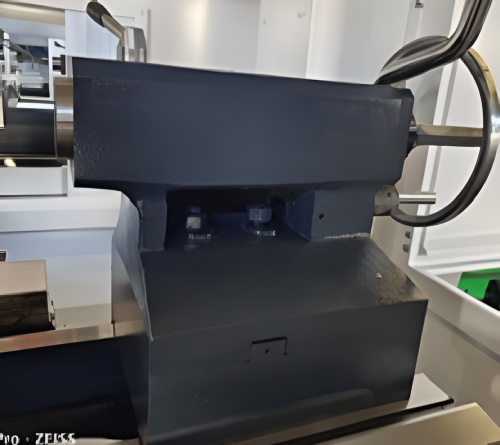

ЗАДНЯЯ БАБКА
Гидравлическая задняя бабка использует ручную (или гидравлическую) регулировку и блокировку, гидравлический поршень, прижимающийся к заготовке.
СМАЗОЧНЫЙ НАСОС RBCLB-3ZK
В каждой точке смазки используется принудительное автоматическое смазочное устройство для количественной смазки винта в фиксированной точке.
При недостаточногом количестве масла автоматически спабатывает предупреждающий сигнал.
