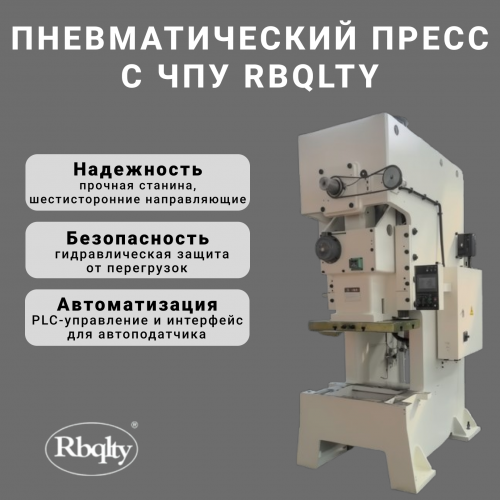

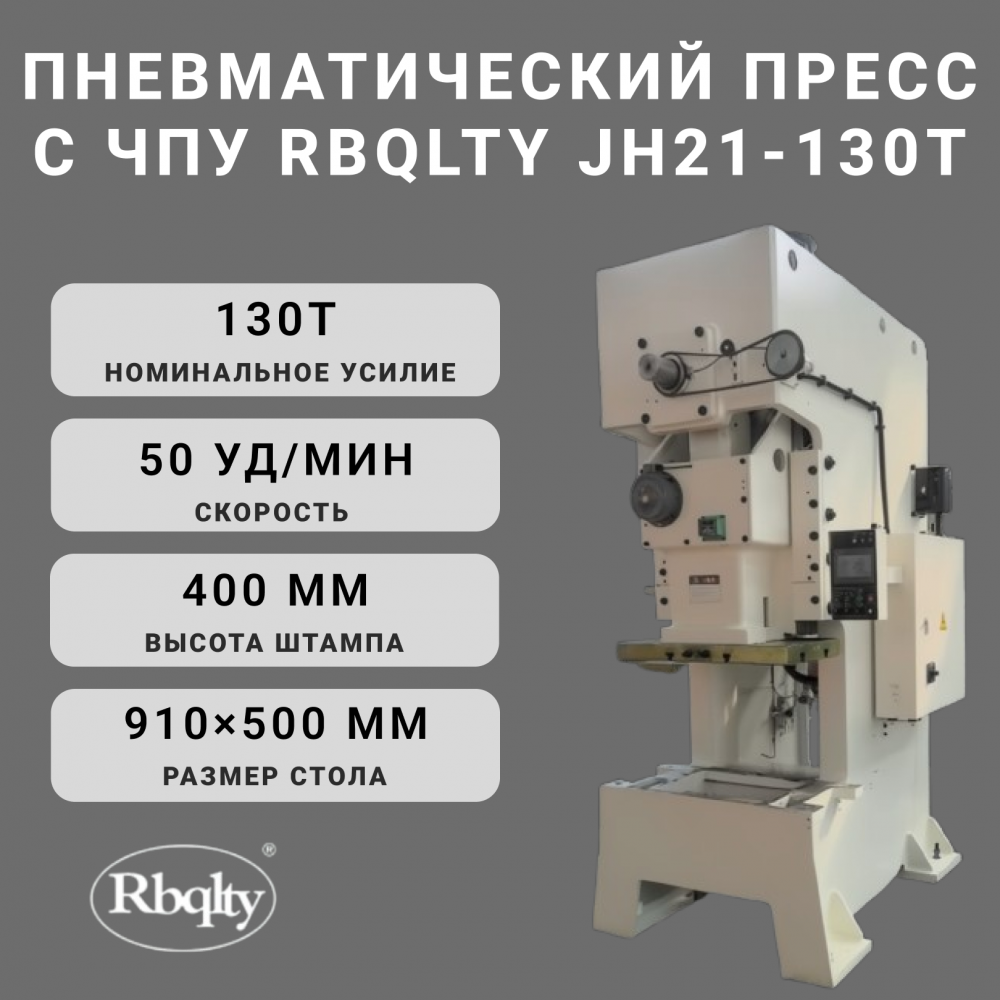

Пневматический пресс с ЧПУ RBQLTY JH21-130T


Данные прессы представляют собой однокривошипные механические прессы открытого типа (С-образной конструкции), предназначенные для выполнения широкого спектра операций холодной штамповки. К ним относятся вырубка, формовка, гибка, правка и неглубокая вытяжка деталей.

Конструкция является одностоечной и высокожесткой, с фиксированным столом, разработанной с применением технологий Aida (Япония). Для оптимизации конструкции использовались методы компьютерного моделирования (PROE, SolidWorks), включая анализ напряженно-деформированного состояния (FEA).

Особенности (Станина):

• C-образная сварная конструкция, изготовлена из листовой стали.
• Подвергнута термообработке для снятия остаточных напряжений.
• Окончательная обработка выполнена на крупногабаритном обрабатывающем центре с ЧПУ.
• Приводной механизм – зубчатый венец (набор шестерен).

Комплектация пневматического пресса RBQLTY JH21-130T

• Устройство фотоэлектрической защиты
• Воздушная подушка
• Устройство быстрой смены формы
• Левый и правый щитки для верстака

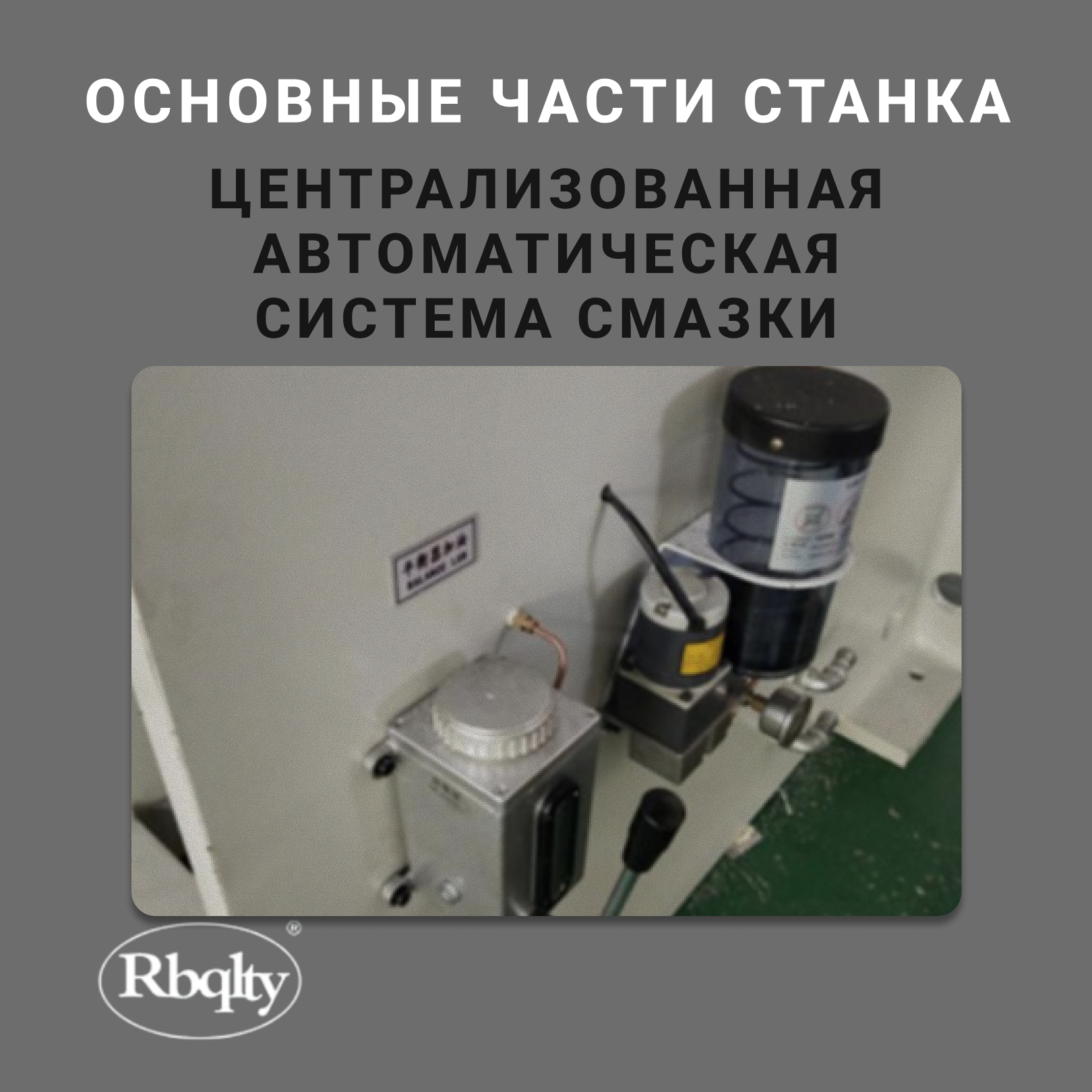

Ключевые компоненты:

• Штампованные элементы и зубчатые колеса: Заготовки подвергнуты высокочастотной индукционной закалке.
• Зубонарезание выполнено методом обката. Коленчатый вал прошел прецизионную шлифовку.
• Направляющая ползуна: Ползун оснащен прямоугольной шестисторонней направляющей. Направляющие элементы изготовлены из специализированных материалов с повышенной износостойкостью. Увеличенная длина направляющей обеспечивает стабильность и долговечность.

Система привода и управления:

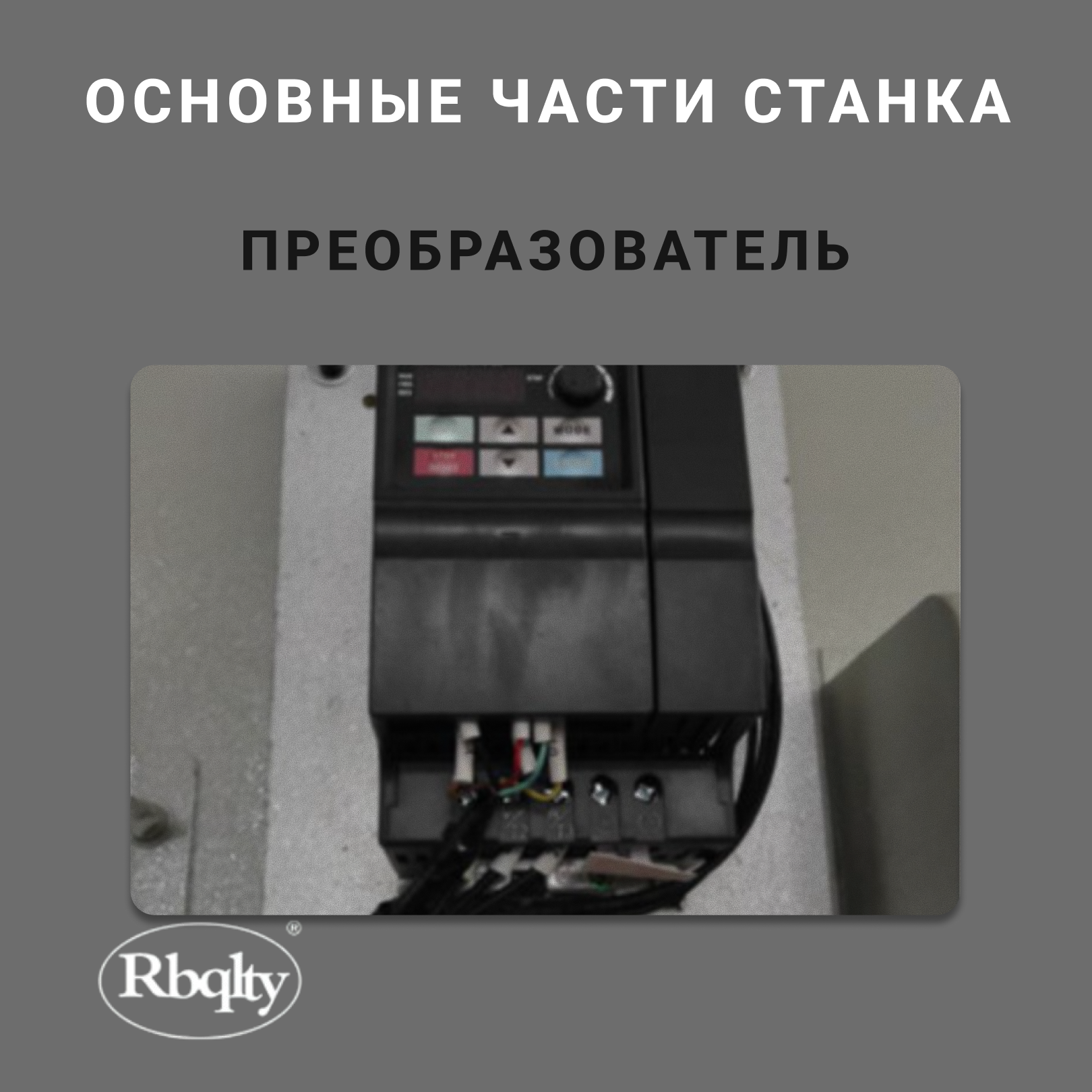

• Бесступенчатое регулирование скорости посредством частотно-регулируемого привода (VFD).

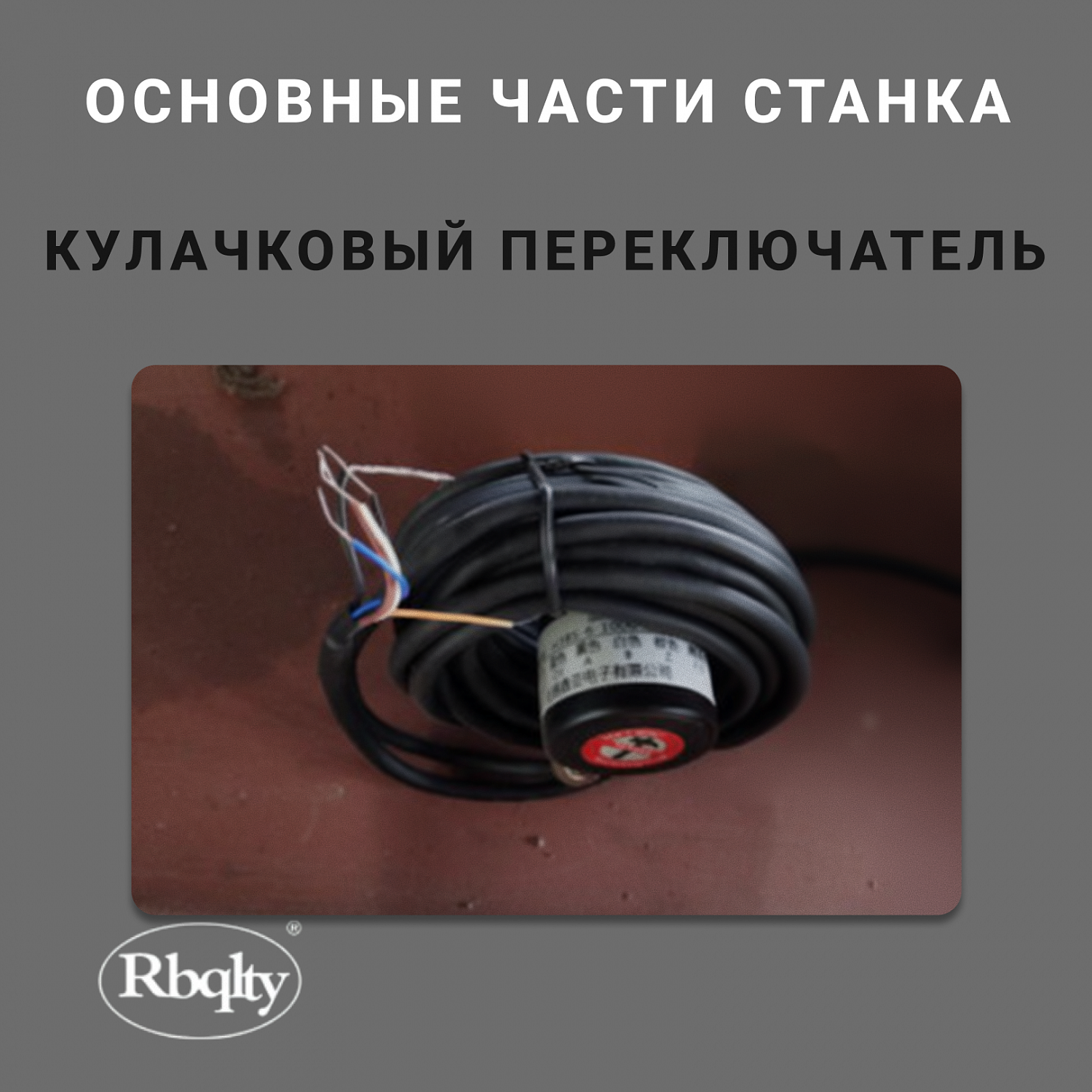

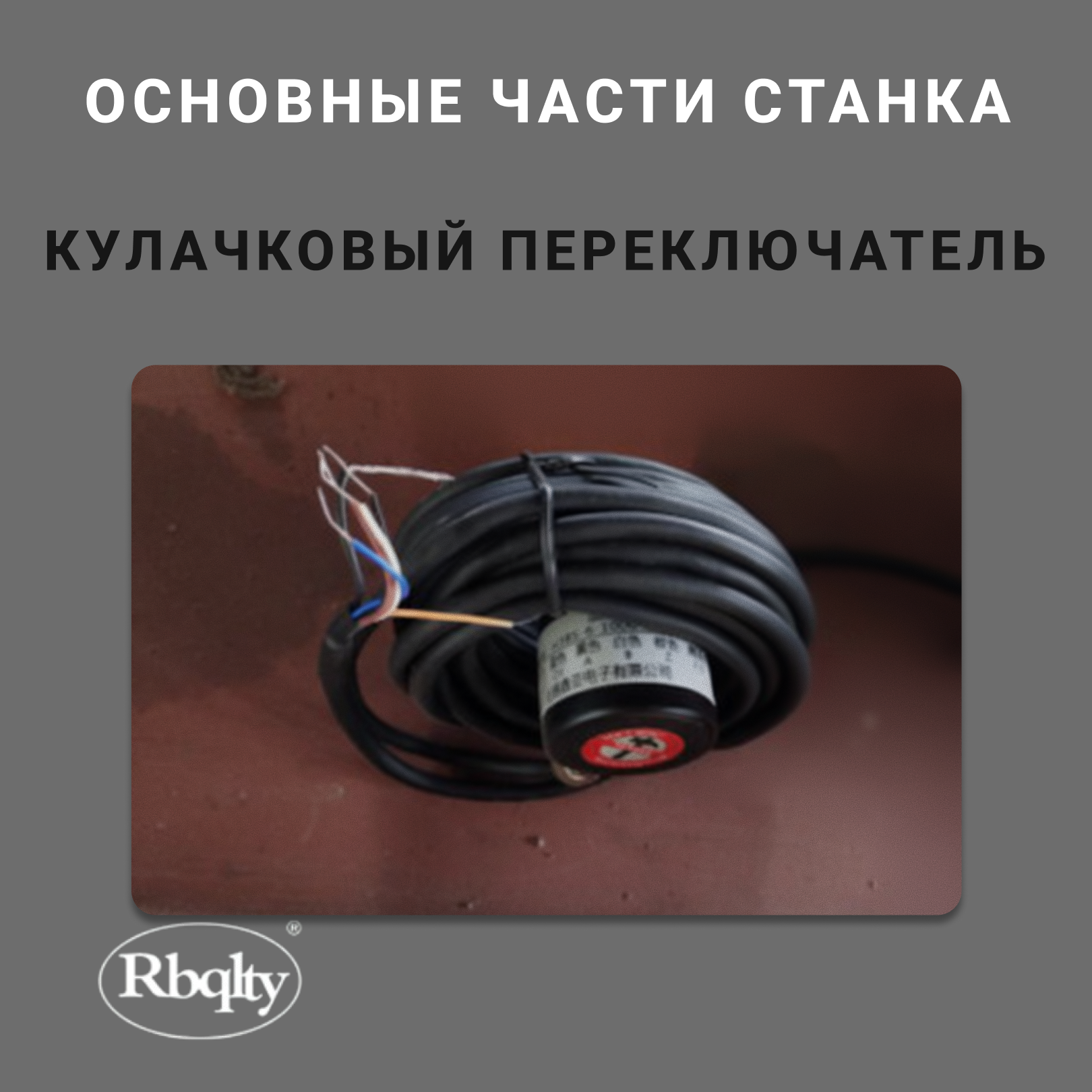

• Система управления построена на базе программируемого логического контроллера (PLC) с интегрированной панелью, сенсорным экраном и поворотным энкодером.
• Поддерживаются режимы работы: пошаговый, непрерывный и одиночный.

Надежность и точность:

• Гидравлическая система защиты от перегрузок производства Showa (Япония) обеспечивает быстродействующую реакцию, простоту конструкции и высокую надежность.
• Применение передовых технологий обработки (таких как зубонарезание методом обката) гарантирует высокое качество и долгий срок службы компонентов.

Безопасность и функциональность:

• В системе безопасности используется дублированный электромагнитный клапан.
• Система управления обеспечивает широкий набор функций, включая контроль двух рук и защиту по давлению воздуха. Функции управления взаимосвязаны, что повышает безопасность и эффективность работы.

Автоматизация:

• Предусмотрен выходной интерфейс для подключения автоматической системы подачи, что облегчает интеграцию с другим оборудованием и автоматизацию производственного процесса.

Опции:

• Световая завеса;
• Пневматическая подушка;
• Регулировка хода ползуна

Описание опций:

Световая завеса
Электронная система, создающая невидимый барьер из инфракрасных лучей перед рабочей зоной пресса.
Необходимо для того, чтобы полностью исключить возможность травмирования оператора на самом высокотехнологичном уровне, не жертвуя при этом производительностью.
1) Максимальная безопасность оператора. Если рука или любой другой объект нарушает световую завесу, пресс мгновенно останавливается или не запускается. Это самая эффективная защита от травм, превосходящая по надежности механические ограждения.
2) Скорость и удобство. Не требует физического открытия/закрытия ограждений для подачи заготовки, что ускоряет производственный цикл при работе с крупными или сложными деталями.
3) Соответствие самым строгим нормам. Устанавливает самый высокий стандарт безопасности на производстве.

Пневматическая подушка
Устройство, установленное в столе или ползуне пресса, которое использует сжатый воздух для создания контролируемого усилия.
Необходимо для выполнения сложных операций вытяжки и формовки с высоким качеством поверхности, а также для автоматизации съема готовых деталей.

1) Качественная вытяжка и формование. Обеспечивает равномерный прижим заготовки по контуру, предотвращая образование складок и разрывов металла при глубокой вытяжке.
2) Сброс деталей. Помогает аккуратно вытолкнуть готовую деталь из штампа после операции, предотвращая ее заклинивание и упрощая автоматизацию съема.
3) Повышение гибкости. Давление в подушке легко регулируется, что позволяет быстро перенастраивать пресс под разные технологические операции и материалы.

Регулировка хода ползуна
Функция, позволяющая оперативно изменять верхнее положение (верхнюю мертвую точку) ползуна пресса.
Необходимо для  максимального сокращения времени переналадки между разными производственными заданиями и повысить гибкость и производительность пресса.
1) Скорость переналадки. Позволяет быстро адаптировать пресс под разную высоту инструмента и технологические операции без использования ручных инструментов.
2) Оптимизация цикла. Дает возможность установить минимально необходимый ход ползуна, что сокращает время цикла и повышает общую производительность.
3) Удобство и безопасность. Значительно упрощает и ускоряет процесс установки и настройки штампа, сокращая время простоя оборудования.
