| Основная информация | |
|---|---|
| Масса, кг | IRP60.00: около 0.295 IRT65.00: около 0.7 IRR61.00: около 0.43 (с кабелем) |
| Характеристики | |
| Направления измерений | X/Y/Z |
| Отклонения стилуса XYZ, мм | IRP60.00: XY = ±12,5°; Z = -5 IRT65.00: XY = ±12,5°; Z = -5 |
| Источник питания | IRP60.00: батарейка (3,6 V / ½ AA) IRT65.00: батарейка (3,6 V / ½ AA) IRR61.00: 12 - 32 В, макс. 100 мА |
| Максимальный срок службы батареи | около 300 часов |
| Диапазон температуры, °C | Эксплуатация: 5 - 55, хранение: 5 - 70 |
| Точность измерений, мкм | 1 |
| Класс защиты | IP68: DIN EN 60529 |
| Усилие срабатывания со стилусом 50 мм, Н | IRP60.00: XY = 1; Z = 8 IRT65.00: XY = 2; Z = 10 |
| Рекомендуемая скорость измерений, мм/мин | IRP60.00: 2000 |
| Материал корпуса | IRP60.00, IRT65.00: нержавеющая сталь, анодированный алюминий IRR61.00: нержавеющая сталь |
| Минимальный диаметр измеряемого инструмента, мм | IRT65.00: 0,5 |
Преимущества Hexagon ELS
Контроль детали
- Определение нулевой точки и положения заготовки.
- Контроль размеров детали.
- Измерения с точностью 1 мкм (2 Sigma).
Контроль инструмента
- Измерение длины и радиуса инструмента от 0,5 мм в диаметре.
- Контроль состояния и поломки инструмента при обработке.
- Установка датчика в любом месте на столе станка с возможностью демонтажа для освобождения рабочей зоны.
Эффективное производство
- 50% экономии станочного времени: замеры в процессе работы, без остановки станка для отладки.
- 50% снижение потребности в ручном труде: измерения датчиками, без дополнительных инструментов.
- 80% сокращение времени установки детали: система подстраивает станок под положение заготовки.
Почему Hexagon ELS

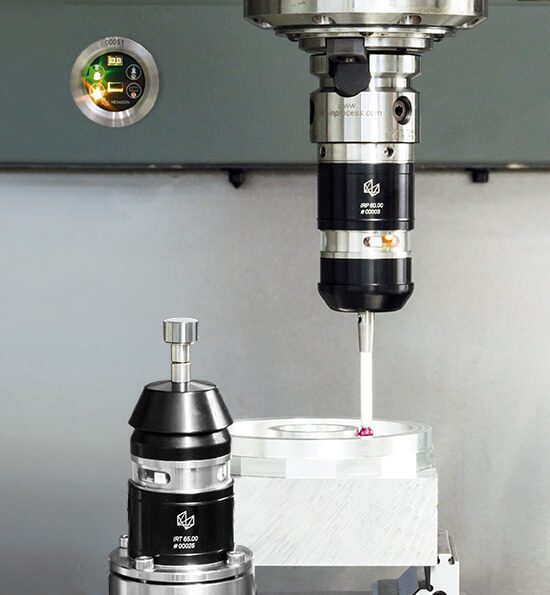

Hexagon ELS берет контроль детали и инструмента на себя. Система делает это сразу в процессе обработки — так, что не нужно останавливать станок для отладки или тратить время на установку заготовки вручную. А производство получает детали в том качестве, на которое рассчитывало.

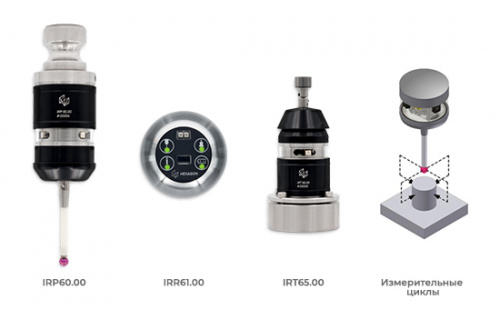

Комплект собран по принципу «всё включено»:
- Датчик детали Hexagon IRP60.00.
- Инфракрасный приемник Hexagon IRR61.00.
- Датчик инструмента Hexagon IRT65.00.
- Измерительные циклы для детали и инструмента.
Контроль детали с Hexagon IRP60.00
Инфракрасный датчик детали Hexagon IRP60.00 работает с повторяемостью в 1 микрон. Он определит нулевую точку и положение детали, а также проконтролирует геометрическую точность изделия. Так, что на результаты можно рассчитывать.
Контроль инструмента с датчиком IRT65.00
Беспроводной датчик Hexagon IRT65.00 проконтролирует длину, радиус и поломку инструмента диаметром от 0,5 мм. Его можно установить в любом месте на столе станка и демонтировать, если нужно освободить рабочую зону.
Надежная связь с приемником IRR61.00
Инфракрасный приемник Hexagon IRR61.00 обрабатывает сигналы обоих датчиков одновременно. Угол обзора в 120° гарантирует, что приборы не попадут в мертвую зону. Размеры приемника позволяют расположить его даже в компактном станке, а монтаж не требует дополнительных интерфейсов.
Прочность и совместимость
Корпус датчиков и приемника изготовлен из нержавеющей стали. Все приборы водонепроницаемы и герметичны по стандарту IP68 — это защищает их от пыли, стружки и СОЖ.
При этом датчики Hexagon совместимы со всеми видами ЧПУ. Будь это Siemens, Heidenhain, FANUC или Балт-Систем, комплект Hexagon ELS будет работать без потерь эффективности.
