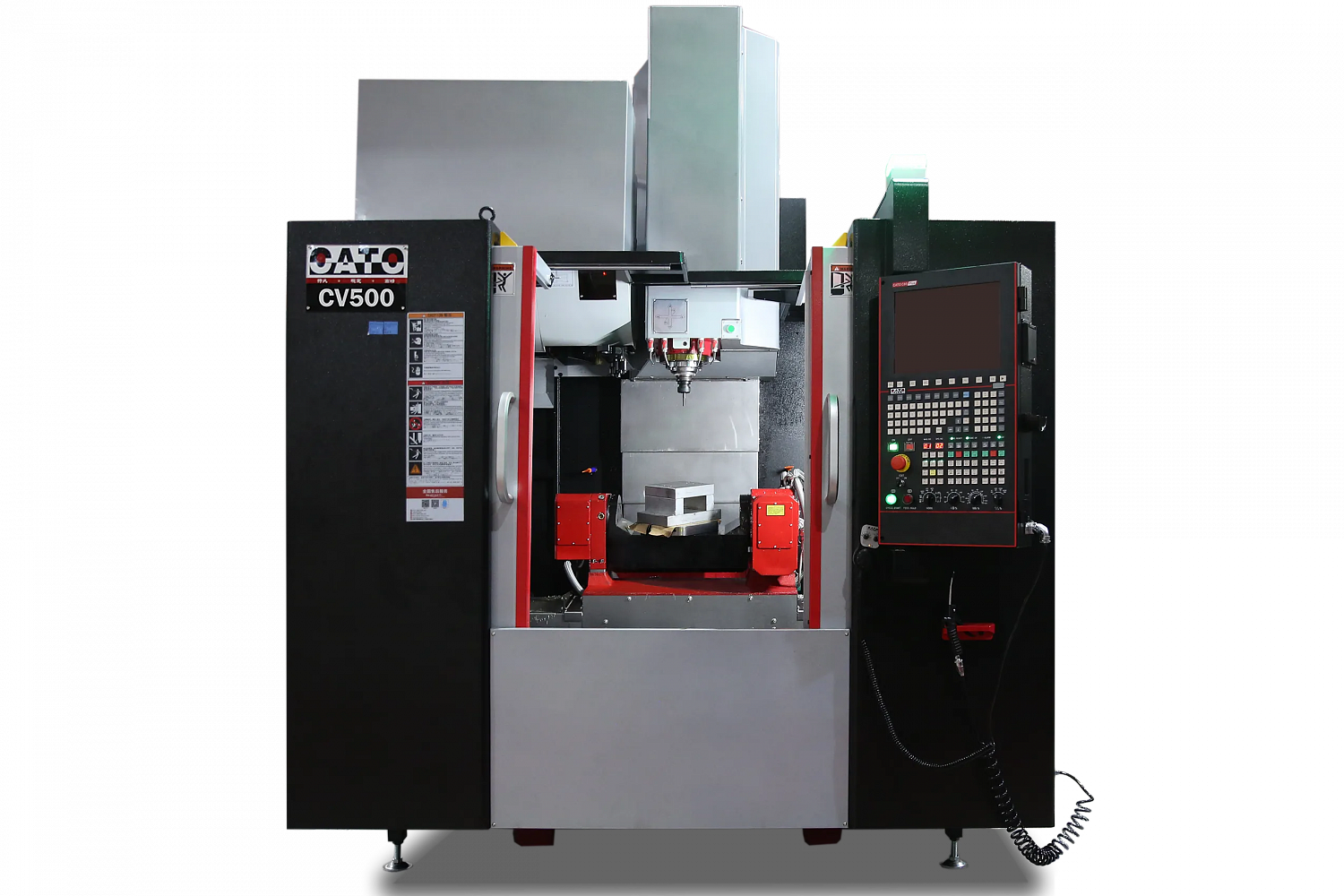

Станок фрезерный с ЧПУ 5-и осевой CATO CV500 (MD)

CATO CV500 – это высокопроизводительный вертикальный 5-осевой фрезерный центр с ЧПУ и поворотно-наклонным столом, выделяющийся, прежде всего, своей исключительной точностью и результативностью обработки. Являясь самым крупным представителем линейки CV, этот станок имеет габариты 2610 x 2884 мм по длине и ширине, высоту 3303 мм и вес 8000 кг. Стол диаметром 500 мм вращается на полные 360 градусов и способен выдерживать заготовки весом до 200 кг.

Конструкция колонны CATO CV500 выполнена в виде ласточкиного хвоста, с увеличенным поперечным сечением, что значительно повышает её сопротивление изгибу и скручиванию. Рабочий стол с упрочненной поверхностью базируется на направляющих с оптимальным расположением рельсов и кареток, обеспечивая равномерное распределение нагрузки по всей площади и увеличенную жесткость.

Мощность шпинделя CATO CV500 в базовом режиме (S1) составляет 15 кВт при крутящем моменте 47,8 Нм, позволяя достигать скорости вращения до 12000 об/мин при сохранении рабочей подачи 24000 мм/мин. В режиме пиковой нагрузки (S6–30 мин) мощность шпинделя увеличивается до 22,5 кВт, а момент – до 71,7 Нм. Это позволяет обрабатывать различные металлы и сплавы, включая углеродистую сталь, титан, чугун и алюминиевые сплавы. Быстрые перемещения по осям X/Y/Z достигают 36 м/мин.

Станок способен обрабатывать сложные двух- и трехмерные поверхности, включая вогнутые и выпуклые формы, а также изготавливать детали клапанов, кулачков и корпусные элементы для различных отраслей. Он выполняет фрезерование, сверление, развертку и расточку.

CATO CV500 идеально подходит для изготовления малых и средних партий изделий, а также может быть интегрирован в автоматизированные линии для серийного производства. Магазин инструментов вмещает 24 позиции диаметром до 120 мм и длиной до 300 мм, с максимальным весом каждой до 8 кг. Смена инструмента происходит за 4 секунды.

Управление станком осуществляется современной системой ЧПУ «CATO C80 Plus» с цветным 15-дюймовым ЖК-дисплеем. Объем памяти для программ составляет 4 ГБ. Высокая скорость предварительного считывания (3000 строк в секунду) обеспечивает быструю и эффективную передачу данных даже для самых сложных программ.

Дополнительные опции для CATO CV500 включают стружкоуборочный конвейер, датчики измерения инструмента и детали, систему подачи СОЖ высокого давления (20 или 30 бар), а также уловитель масляного тумана.

Преимущества включают устойчивость к нагрузкам благодаря трапециевидной станине, удобство эксплуатации с динамическим отображением траектории инструмента и системой самодиагностики, а также длительный срок службы благодаря надежным системам смазки и подачи СОЖ.

CATO CV500 широко применяется в металлообработке, авиа- и машиностроении, автомобильной промышленности, производстве медицинского оборудования, электроники и ювелирных изделий, позволяя изготавливать металлические корпуса, авиационные компоненты, прецизионные шестерни, матрицы, медицинские инструменты, шаблоны для углепластика, компоненты для судов и ювелирные изделия.
