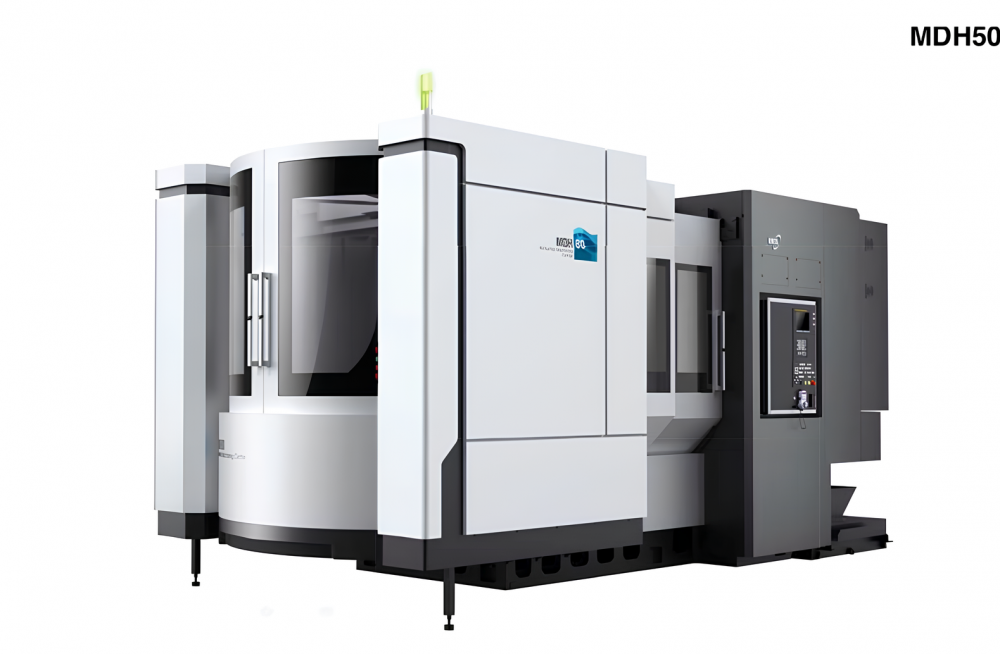

Горизонтальный обрабатывающий центр с ЧПУ MDH50

Этот станок широко применяется в таких отраслях, как машиностроение, и подходит для обработки деталей, таких как корпусные элементы, детали типа "оболочка", дисковые детали и детали сложной формы. Станок может автоматически выполнять многооперационную обработку со всех четырех сторон, включая фрезерование, растачивание, сверление, развертывание, нарезание резьбы и снятие фасок. Он отличается высокой степенью автоматизации, надежностью, простотой в эксплуатации, удобством, дружественным человеко-машинным интерфейсом, а также эстетичным и элегантным дизайном.


Особенности:
1. Высокая точность: Оси X, Y и Z станка оснащены современной технологией полого охлаждения, эффективно контролирующей тепловую деформацию во время обработки и повышающей точность обработки. Кроме того, станок обладает возможностями температурной компенсации, с датчиками температуры, установленными в критических точках. Система ЧПУ анализирует и компенсирует температурные колебания, обеспечивая высокую точность и стабильность. Точность позиционирования станка составляет 0,010 мм, а повторяемость – 0,006 мм.
2. Высокая скорость: Станок оснащен электрошпиндельной конструкцией с максимальной скоростью 8000 об/мин и внутренним двухступенчатым диапазоном (опционально доступны электрошпиндель на 12000 об/мин и шпиндель с зубчатой передачей на 4000 об/мин). Он может удовлетворить как требования к низкоскоростной резке, так и к высокоскоростной обработке. Линейные направляющие осей X, Y и Z используют высокожесткие линейные роликовые направляющие, позволяющие быстро перемещаться со скоростью до 45 м/мин и скоростью резания 20 м/мин. Устройство автоматической смены инструмента отсоединяет шпиндель, меняет инструмент и снова соединяет шпиндель, используя кулачковый механизм для быстрой смены инструмента (время смены: 2,5 секунды). Процесс смены рабочего стола использует гидравлический подъем и непрерывное кулачковое движение для быстрой смены (время смены: 12,5 секунды), а время индексации на 90° составляет 4,5 секунды.
3. Высокая жесткость: Основные компоненты станка изготовлены из отливок в песчаные формы с применением смол, при этом станина представляет собой монолитную отливку. Колонны, направляющие скольжения и рабочий стол перемещаются по станине. Рабочий стол и робот-манипулятор устройства смены инструмента закреплены на станине, что обеспечивает общую жесткость. Кроме того, в процессе проектирования использовался анализ методом конечных элементов для оптимизации конструкции станка.


Конфигурация:

• Контроллер - FANUC 31i
• Цветной экран 10.4 дюйма
• Шпиндель с прямым приводом 10 000 об/мин
• Двигатель шпинделя 7.5/11 кВт
• Устройство автоматической смены инструмента (УАИ) на 40 инструментов
• Линейные направляющие по осям X, Y, Z
• Двойной сменный рабочий стол
• Индексация рабочего стола с шагом 1°
• Винтовой транспортер стружки
• Ограждение рабочей зоны
• Защитные кожухи направляющих по осям X/Y/Z
• Масляное охлаждение ШВП (шарико-винтовой передачи)
• Рабочий светильник
• Сигнальная лампа станка
• Гидравлическая станция
• Система подачи СОЖ (смазочно-охлаждающей жидкости)
• Теплообменник для электрического шкафа
• MPG - Ручной генератор импульсов
• Жесткое нарезание резьбы
• Интерфейс USB и функция DNC (Direct Numerical Control - Прямое числовое управление)
• Дверной предохранительный блокировочный механизм

Опции:


• Индексный стол с ЧПУ (точность индексации 0,001°)
• Подача охлаждающей жидкости через шпиндель с блоком высокого давления 2 МПа
• Подача охлаждающей жидкости через шпиндель с блоком высокого давления 7 МПа
• Высокоскоростной шпиндель 35~12000 об/мин (моторизованный)
• Шпиндель с коробкой передач 6000 об/мин (22/26 кВт)
• Шпиндель с коробкой передач 4000 об/мин (22/26 кВт)
• Подъемный транспортер для стружки
• Система охлаждения смывом
• Автоматическая смена инструмента на 60 позиций
• Автоматическая смена инструмента на 80 позиций
• Автоматическая смена инструмента на 120 позиций
• Автоматическое измерение длины инструмента (METROL)
• Автоматическое измерение длины инструмента (RENISHAW TS 27R)
• Автоматическое измерение детали (RENISHAW OMP 60)
• Маслоотделитель (сепаратор масла и воды)
• Устройство для сбора масляного тумана
• Кондиционер
• Водяной пистолет (для смыва стружки)
• Воздушный пистолет (для обдува)
