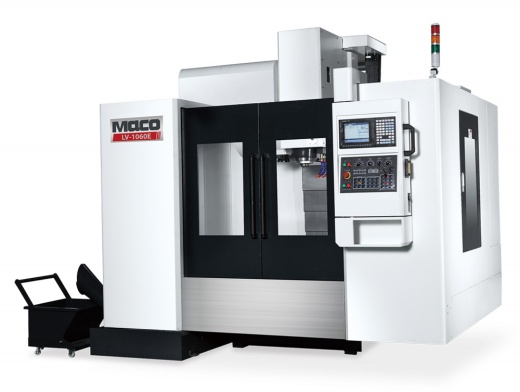

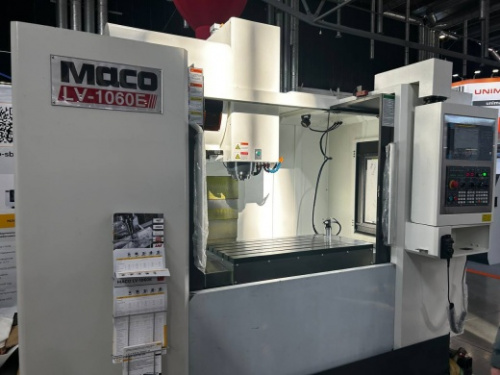

3-осевой фрезерный станок LV-1060E, MACO, ТАЙВАНЬ

Вертикальный фрезерный центр LV-1060E с ЧПУ относится к категории среднегабаритных станков. Он является оптимальным решением для широкого спектра задач фрезерной обработки, включая высокоскоростную обработку цветных металлов и сложных материалов. Данное оборудование предназначено для обработки деталей средней и большой величины, отличающихся сложной геометрией и конструкцией. Станки этой модели востребованы в авиакосмической отрасли, сельском хозяйстве, нефтегазовой промышленности, общем машиностроении и других сферах.

Преимущества:

Рабочий стол размером 1200 × 550 мм перемещается по направляющим качения по осям X и Y на 1000 мм и 600 мм соответственно, при этом его грузоподъемность составляет до 600 кг.

Шпиндельная головка перемещается по направляющим качения по оси Z на 600 мм, что позволяет использовать поворотные или наклонно-поворотные столы с планшайбами от ⌀125 мм до ⌀320 мм.

Инструментальный магазин на 24 позиции с манипулятором позволяет выполнять сложные технологические операции, такие как фрезерование, растачивание, сверление, зенкерование и т.д. Максимальные размеры инструмента: диаметр – 80 мм, длина – 300 мм, вес – 7 кг.

Шпиндель с ременным приводом оснащен конусом BT40. Мощность главного двигателя составляет 11 / 15 кВт, а максимальная частота вращения – 8 000 об/мин, что позволяет обрабатывать, в том числе, и цветные сплавы. Преимущества ременного привода: высокая скорость вращения, простота обслуживания, низкий уровень вибрации и хорошая ремонтопригодность.

Система ЧПУ Fanuc 0i-MF Plus с оптоволоконной связью гарантирует высокую точность воспроизведения заданной модели и быстродействие обработки, что обеспечивает повышение производительности и улучшение качества продукции.

Масса станка – 5600 кг. Цельнолитые основание, колонна и шпиндельная бабка с ребрами жесткости обеспечивают устойчивость к высоким нагрузкам, гашение вибраций, повышенную жесткость, точность и устойчивость к деформациям.

Скорость быстрых перемещений достигает 36 м/мин, что способствует сокращению времени производственного цикла до 30%, в зависимости от условий производства.

Оснащение (Базовая комплектация)

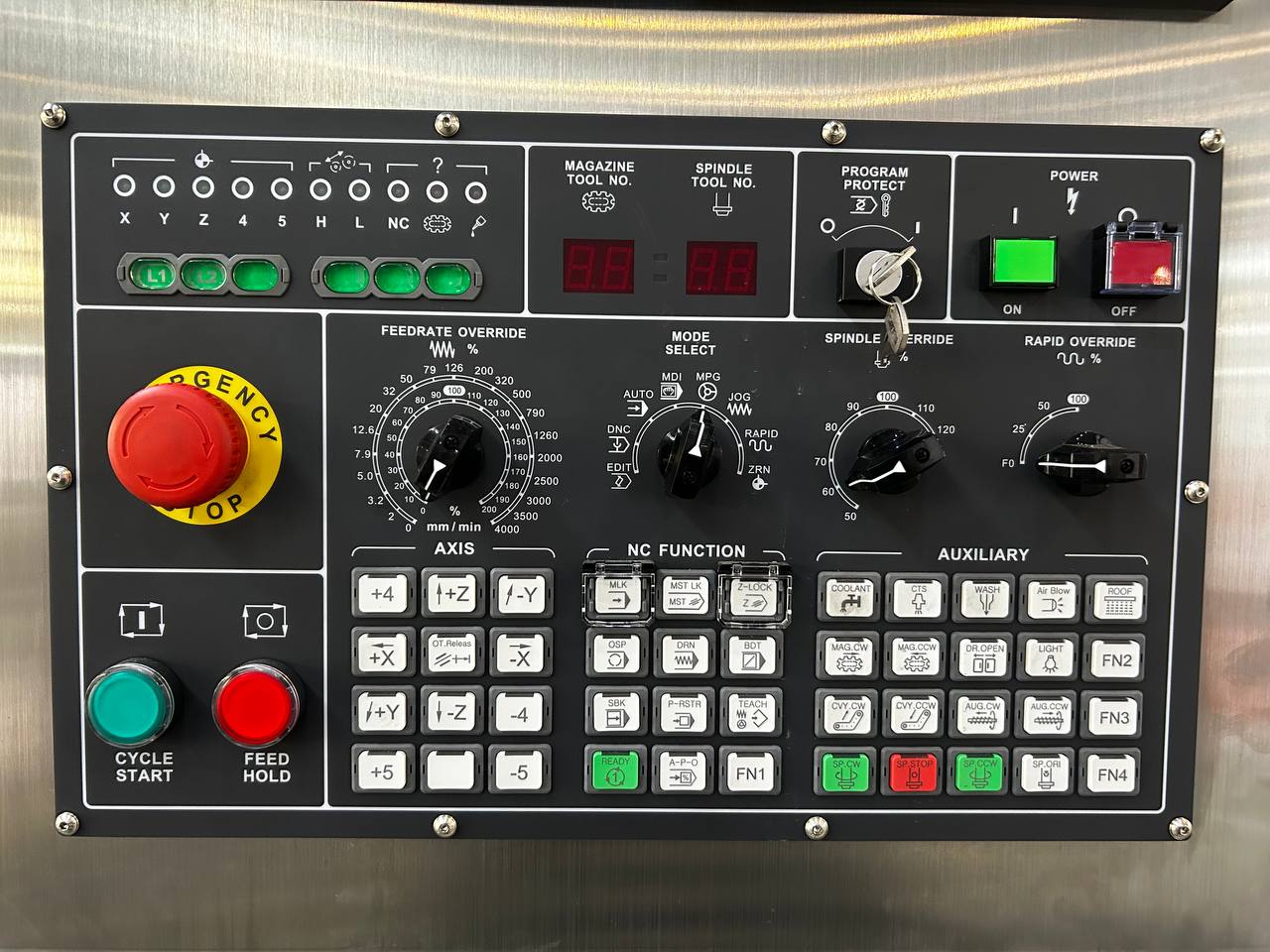

В стандартной комплектации станка предусмотрена система ЧПУ Fanuc 0i-MF Plus (5) с 10,4-дюймовым LCD-дисплеем и 2 Мб памяти для хранения программ.

Также в комплект входит переносной пульт управления с маховичком и кнопкой экстренной остановки.

Шпиндель имеет конус MAS403 ВТ-40.

Ременной привод шпинделя обеспечивает максимальную частоту вращения до 8000 об/мин.

Главный серводвигатель Fanuc обладает мощностью 7.5 кВт (постоянная) / 11 кВт (15 мин).

На осях X, Y, Z установлены направляющие качения.

Магазин инструментов вмещает 24 позиции и оснащен манипулятором.

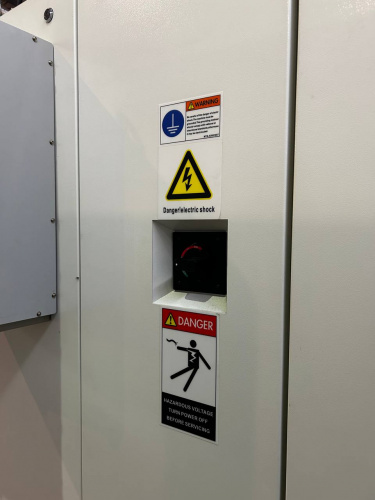

Электрошкаф охлаждается теплообменником.

Для очистки рабочей зоны предусмотрен пистолет для подачи сжатого воздуха.

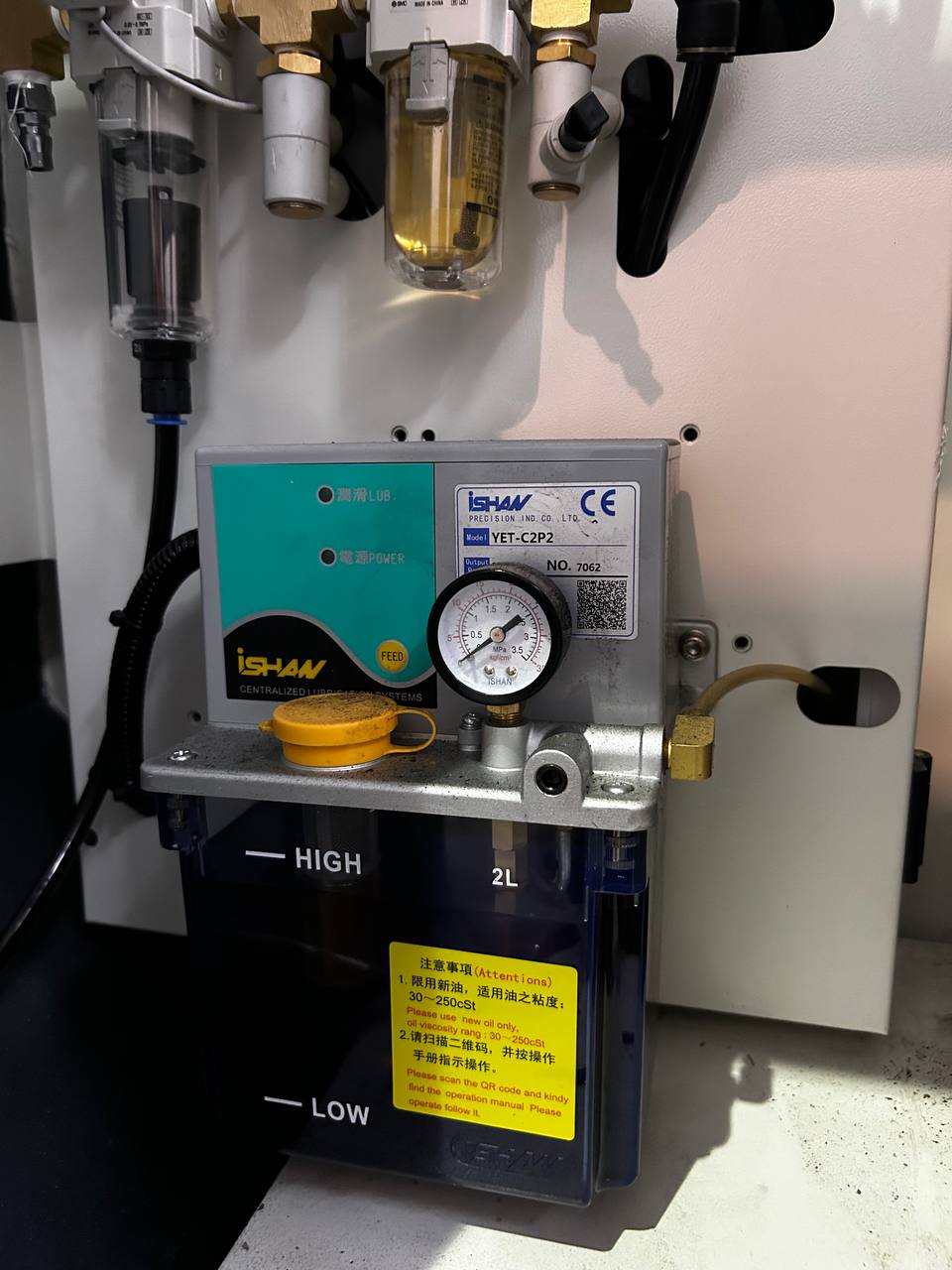

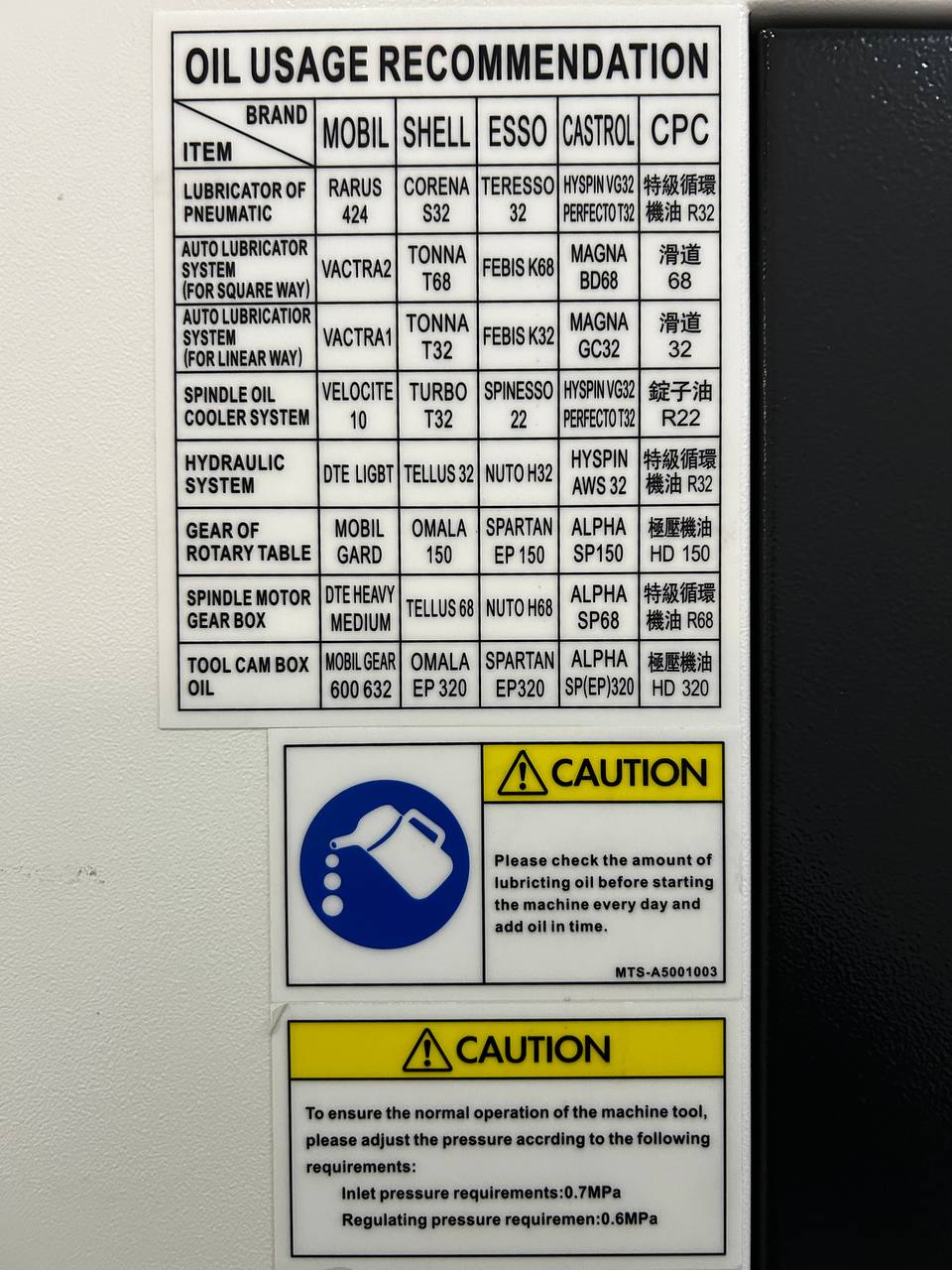

Автоматическая централизованная система смазки обеспечивает подачу смазки ко всем рабочим органам.

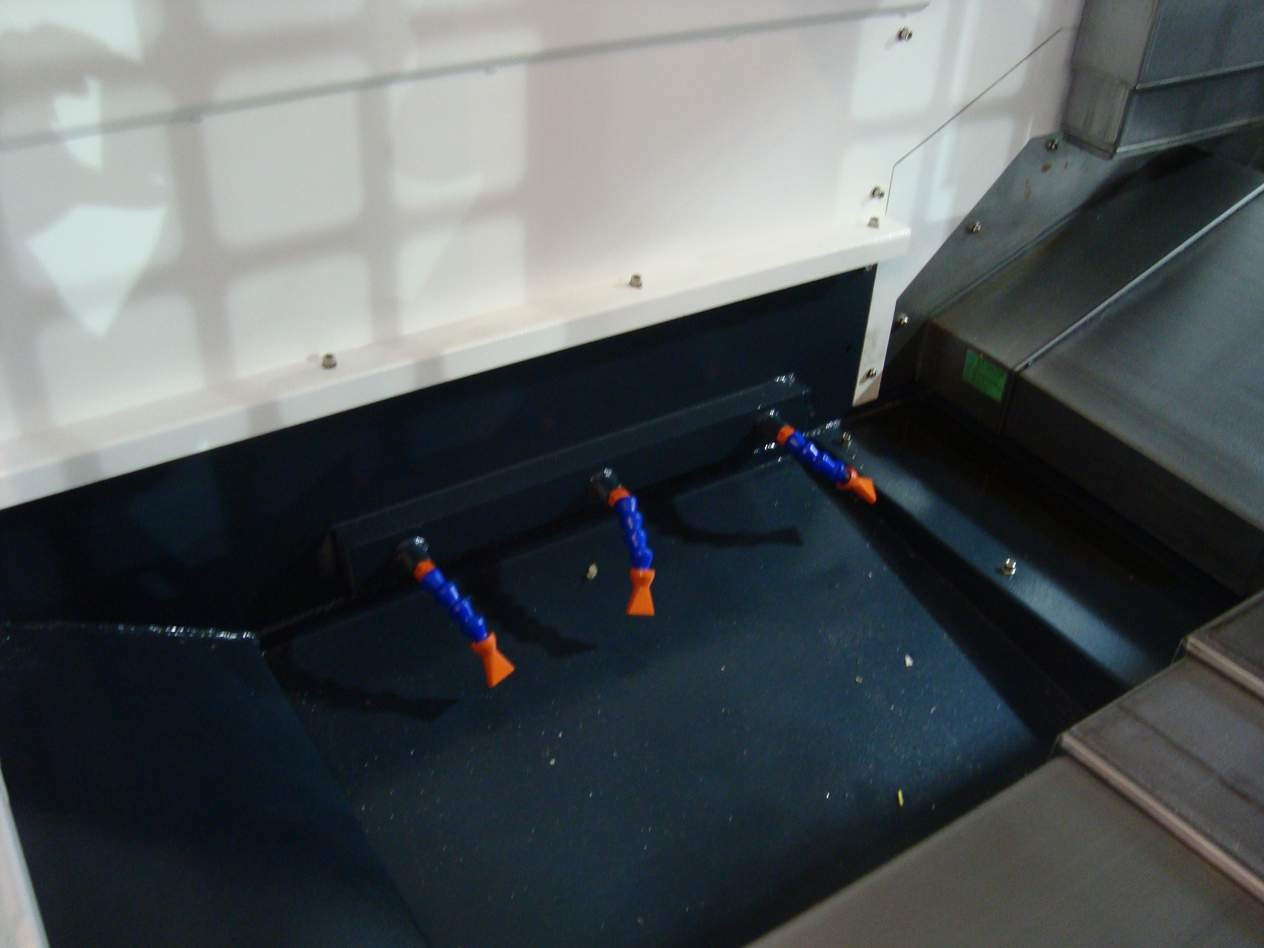

Система подачи СОЖ осуществляет полив в зону резания через гибкие патрубки.

Дополнительно предусмотрена подача СОЖ поливом из сопел, расположенных на торце шпинделя.

Система смыва стружки оснащена отдельным насосом для эффективной очистки.

Для безопасности оператора предусмотрена блокировка дверей рабочей зоны.

Индикация состояния станка позволяет контролировать его работу.

В комплект входят выравнивающие опоры для установки станка.

Полностью закрытый кожух обеспечивает защиту от стружки и СОЖ.

Набор инструментов для наладки и обслуживания станка включен в поставку.

Предоставляется руководство по программированию системы ЧПУ.

Также прилагается руководство по эксплуатации станка.
