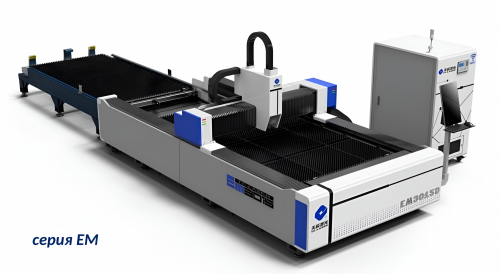

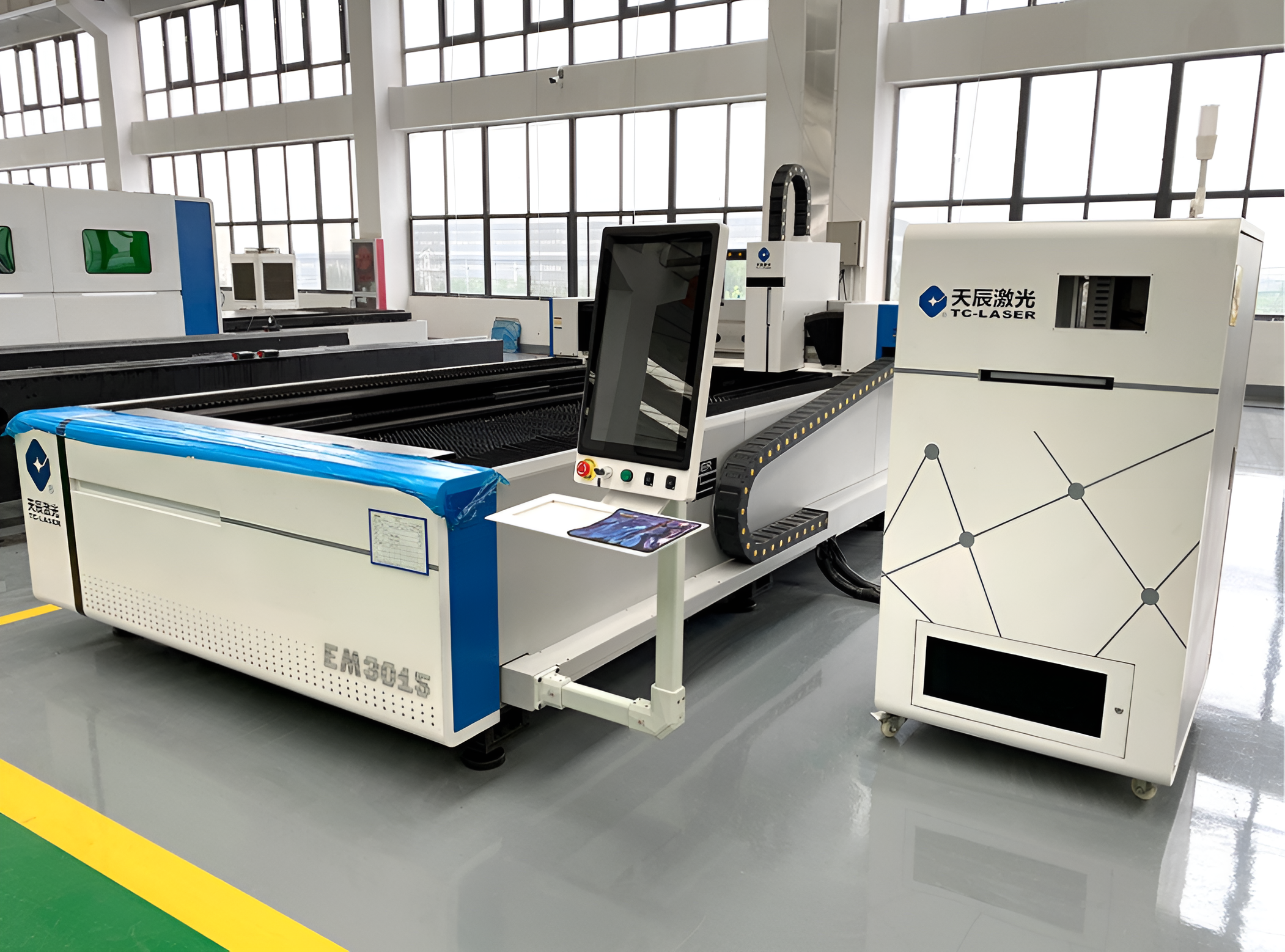

Станок лазерной резки TC-EM 3015D 3000W MAX

Преимущества
1. Станина：
Цельносварная станина, сварена из углеродистой стали, имеет прочную сотовую структуру, после сварки делается термическая и механическая обработка. Станина проходит проверку на вибрацию и снятие напряжения с поверхности. Гарантируется высокая точность при эксплуатации, сохраняется нормальное использование 20 лет.

Процесс изготовления станины：
Сначала сварка, термическая обработка, снятие внутреннего напряжения, грубая обработка, чистовая обработка и анализ полученных данных. Причина деформации машины других производителей происходит из-за отсутствия термической обработки станины и последующего снятии напряжения с металла. Почему это важно для станины? Потому что процесс резки генерирует большое количество тепла, если нет процесса термической обработки и снятия напряжения, то это легко может привести к быстрой деформации станины.

2. Портал
Высокопрочный литой портал 3-го поколения из алюминиевого сплава повышенной прочности позволяет достигать скорости перемещения 140 м/мин. Легкий и прочный портал обеспечивает лазерным станкам высокую скорость работы, повышает эффективность оборудования и обеспечивает безупречное качество раскроя. Мы используем литой алюминиевый профиль прошедший термическую обработку, он имеет хорошую жесткость, качество, общие характеристики и так далее. В то же время обладает хорошей динамической характеристикой, которая способствует быстрой резке.

3. Система пылеудаления
В процессе работы машины образуется огромное количество тепла и пыли, поэтому хорошая система удаления пыли очень важна. Это поможет машине быстро удалить тепло и дым, продлить продолжительность жизни и гарантировать точность резки. Наша система пылеудаления разбита на четыре зоны, каждая зона может работать отдельно. Одна зона работает, другая автоматически останавливается. Это наше изобретение и мы подали заявку на патент. После испытания, зона имеет хороший эффект очистки.

4. Система автоматической смазки
Система автоматической смазки спроектирована таким образом, чтобы кроме смазочных функций ещё повысить функцию очистки. Она работает не только на зубчатой рейке, но и винте. Система смазки облегчает техническое обслуживание машины. Она увеличивает срок службы машины, и обеспечивать точность резки машины.

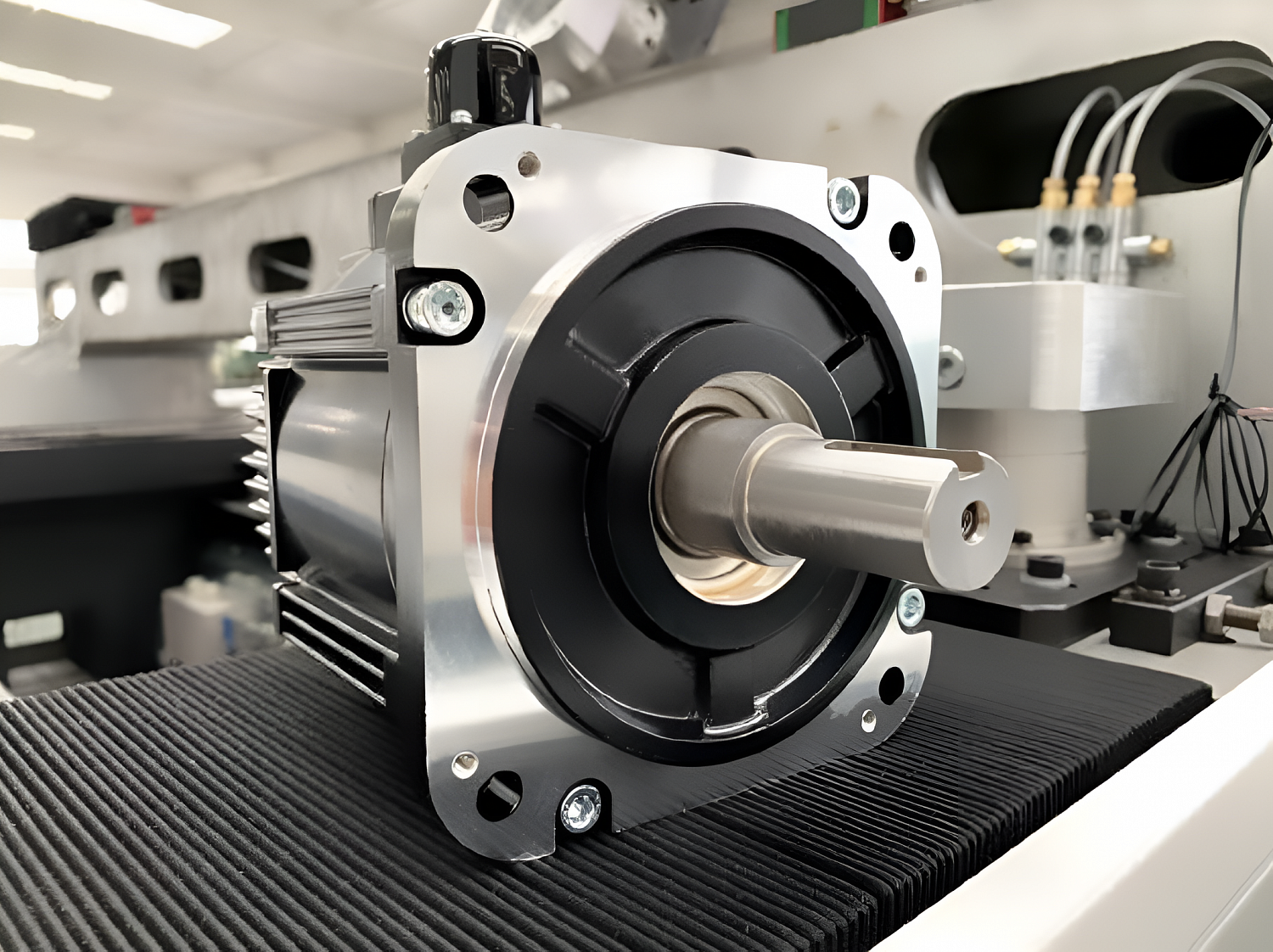

Сервомоторы YASKAWA отличаются превосходным демпфированием и устойчивостью к износу, обеспечивая работу при значительных скоростях и ускорениях. Их ключевое достоинство по сравнению с традиционными приводами переменного и постоянного тока заключается в гибком управлении скоростью и позиционированием вала. Сервоприводы YASKAWA способны поддерживать номинальный крутящий момент в широком диапазоне значений скорости.

Редукторы MOTOREDUCER, производимые известным мировым брендом, гарантируют высокую точность. Они выделяются своей эффективностью, минимальным люфтом и способностью выдерживать значительные радиальные нагрузки. Усовершенствованный корпус обеспечивает стабильную работу редуктора и продлевает срок его службы до 100 000 часов без необходимости технического обслуживания.

Стандартный рабочий температурный диапазон этих редукторов составляет от -15°С до 45°С, а класс защиты соответствует IP 65.

Для защиты подвижных элементов используются гофрированные кожухи, а кабели аккуратно проложены внутри гибких кабельных каналов.

Зубчатые передачи "шестерня-рейка" YYC

YYC – признанный мировой лидер в сфере производства редукторов планетарного типа высокой точности. Зубчатые рейки и шестерни этого бренда также отличаются прецизионным качеством. Ключевые характеристики зубчатых передач YYC: точность геометрических параметров, соответствие поверхностей требованиям прямолинейности, параллельности и перпендикулярности, прочность поверхностной закалки с глубоким слоем.

В отличие от шарико-винтовых передач, зубчатые рейки предоставляют проектировщикам больше свободы при определении больших дистанций перемещения. Шарико-винтовые пары имеют ограничение по длине из-за провисания, в то время как конструкция зубчатых реек исключает этот эффект даже при значительных размерах. Возможны варианты перемещения рейки относительно стационарной шестерни, а также перемещение шестерни (с приводом) относительно рейки.

Высокоточные направляющие HIWIN

Для перемещения лазерной головки используются линейные направляющие Hiwin (Тайвань) толщиной 30 мм. Продукция Hiwin соответствует всем международным и европейским стандартам качества, а также изготавливается с применением строгого контроля на каждом этапе производства. Линейные направляющие HIWIN выделяются плавностью хода, высокой степенью точности и надежности, значительной грузоподъемностью, герметичными каретками, низким коэффициентом трения, малым уровнем шума и простотой установки.

Поддон для сбора отходов резки

Практичный поддон на колесах предназначен для удобного сбора отходов, образующихся в процессе резки.

Система подачи материала:

Для облегчения подачи листов металла на рабочем столе установлены шариковые опоры. Альтернативное решение – использование роликов. После подачи газа ролик поднимается над поверхностью стола, обеспечивая оптимальную транспортировку материала. Главное преимущество такой системы – предотвращение повреждений поверхности. Благодаря ей, время погрузки и разгрузки сокращено на 10%.

Шкаф управления:

Конструкция шкафа управления обеспечивает защиту от пыли, в нем размещены все электронные компоненты, включая лазерный источник. Это увеличивает срок службы оборудования. Автоматический термостат, встроенный в шкаф управления, поддерживает стабильную температуру с помощью кондиционера. Это предотвращает перегрев компонентов в жаркое время года.

Дистанционный пульт управления:

Оператор может выполнять основные функции станка, не находясь непосредственно у ЧПУ. Пульт позволяет запускать и останавливать программы, осуществлять обратный ход, регулировать фокусное расстояние и скорость подачи. Использование пульта позволяет на 30% уменьшить время позиционирования режущей головки, а также контролировать процесс раскроя и оперативно реагировать на возникающие ситуации.

Стопорная шайба:

Используются импортные стопорные шайбы швейцарского производства, применяемые в высокоскоростных железнодорожных магистралях Китая, гарантирующие стабильную и точную работу при высоких скоростях.

Чиллер HanLi для охлаждения на водной основе

Данная система охлаждения, построенная на базе двойного контура хладагента, спроектирована для стабильного поддержания оптимальной температуры иттербиевого лазера и режущей головки в пределах установленного рабочего диапазона. Интегрированная внешняя система охлаждения, включающая деионизатор, фильтр и регулятор температуры, позволяет увеличить интервалы между заменами воды. Используется экологически чистый хладагент. Точность поддержания температуры: ±1°С. Интеллектуальный температурный контроллер обеспечивает работу в двух режимах, настройку широкого спектра параметров и уведомления о возникших неисправностях.

Система защиты включает предохранительные меры от поломок компрессора, перегрузки по току, утечек хладагента и критических отклонений температуры. Обеспечена совместимость с различными стандартами электропитания, подтверждена сертификатами CE/RoHS. Отличается продолжительным сроком службы и удобством в использовании. Опционально возможна установка нагревателя и системы очистки воды.

Вытяжной вентилятор

Вытяжной вентилятор предназначен для удаления газообразных продуктов горения. Для подключения вентилятора необходимо предусмотреть возможность дистанционного отключения. При наличии в помещении системы очистки воздуха, вентилятор может быть интегрирован в существующую систему.
