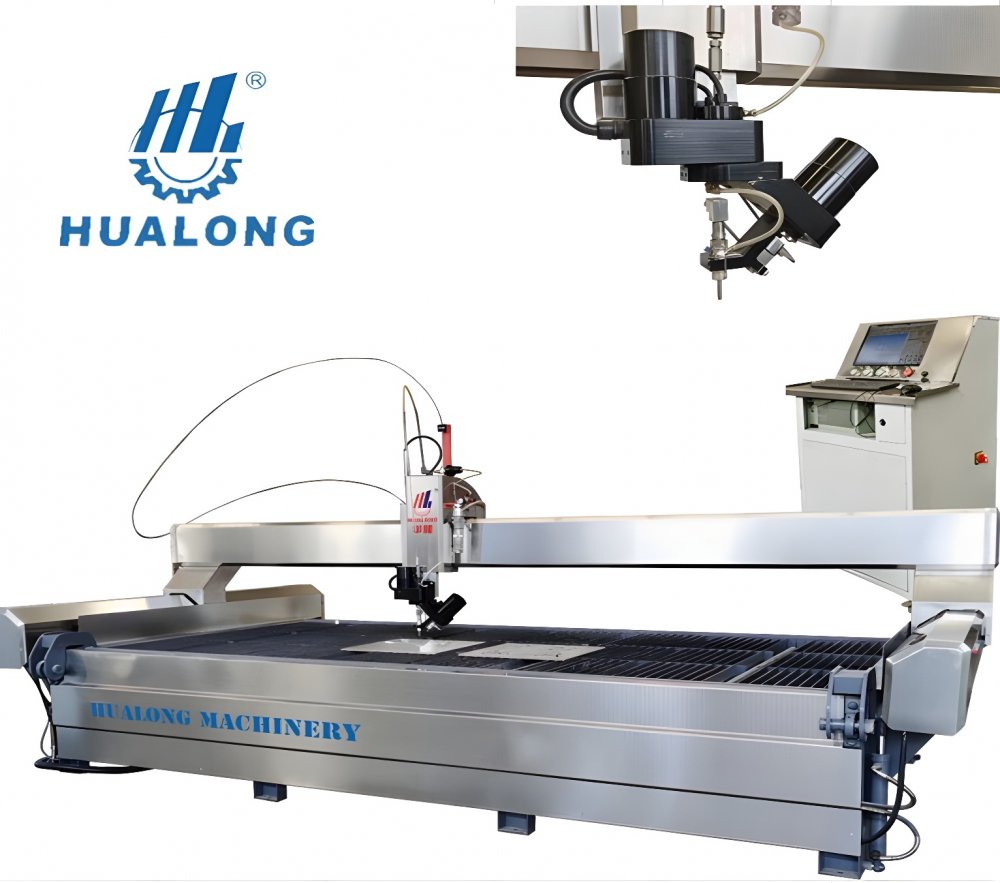

Станок гидроабразивной резки (Портальный тип) HLRC-4020-5AC

5-осевой станок для гидроабразивной резки с ЧПУ представляет собой высокоточное оборудование, использующее струю воды высокого давления для обработки широкого спектра материалов, включая камень, металл и другие. Станок обеспечивает низкий уровень шума, отсутствие загрязнения окружающей среды и отличается высокой надежностью. Простота и удобство управления позволяют легко освоить процесс резки. Станок широко применяется для обработки металла, камня, стекла и других материалов, однако следует учитывать, что резка закаленного стекла гидроабразивным способом не рекомендуется.

Конфигурация
1)рабочий стол (водяной бак, система загрузки/выгрузки, защитный кожух, сменные лезвия, сисема смазки, защита от воды и песка);
2)насос высокого давления 450 мПа;
3) система управления ЧПУ WEIHONG (Китай);
4)система подачи абразива;
5)автоматическая система водяного охлаждения;
6)лазерная система контроля высоты.

Опции:
больше доступных опций уточнять у поставщика

Оснащение и преимущества:
•  Система загрузки/выгрузки: Оснащен компонентами для легкой загрузки больших плит.
•  Направляющие и ШВП: Высококачественные линейные направляющие и шарико-винтовые передачи (ШВП) обеспечивают высокую скорость и точность перемещения режущей головки.
•  Надежный водяной бак: Водяной бак отличается прочностью и долговечностью.
•  Защитный кожух: Специально разработанный защитный кожух гарантирует длительный срок службы механизма перемещения.
•  Сменные лезвия: Использование сменных настольных лезвий обеспечивает удобство их замены в будущем и снижает эксплуатационные расходы.
•  Система смазки: Направляющие и ШВП работают в масляной ванне, что гарантирует плавное перемещение и не требует обслуживания, а также максимально продлевает срок их службы.
•  Защита от воды и песка: Оси X и Y оснащены двойной системой защиты от воды и песка. Оси X и Y используют высококачественные направляющие и ШВП. Конструкция оси Z герметична и защищена от попадания воды и песка.
•  Система ЧПУ: Применяется профессиональная система ЧПУ для гидроабразивной резки WEIHONG (Китай).

Аккумулятор:
Обеспечивает более стабильное давление в системе и значительно повышает эффективность резки. Не требует обслуживания.

Фильтры
Минимизирует повреждение примесями уплотнений высокого давления, форсунок и других компонентов, что повышает время безотказной работы и обеспечивает бесперебойную подачу.

Функция защиты:
В случае возникновения неисправностей, таких как:
- Перегрузка двигателя водяного насоса
- Превышение давления в системе высокого давления
- Превышение температуры масла
Зеленая кнопка начнет мигать, сигнализируя о проблеме

ЧПУ
*  Система управления: Weihong NCStudio V10;
*  Операционная система: Windows 7;
*  Промышленный контрольный компьютер: Высокопроизводительный, с удобным пользовательским интерфейсом;
*  Совместимость: Программное обеспечение совместимо с AutoCAD и другими графическими программами через DXF-код;
  Размеры:
*  Интерфейс компьютера: 40 x 25 см
*  Станция: 77 x 66 x 148 см
*  Управление: Двойной контроллер: один для управления перемещением по осям X, Y, Z, другой для управления системой загрузки.

Система подачи абразива:
•  Автоматическая подача: Автоматическое всасывание абразива;
•  Ручная регулировка: Ручная регулировка количества подаваемого абразива;
•  Автоматическая доставка: Автоматическая доставка абразива в бункер. Конструкция  обеспечивает непрерывную эффективность и снижает потребность в рабочей силе;
•  Непрерывная подача: Непрерывная автоматическая подача абразива к режущей головке для обеспечения непрерывного процесса резки;
•  Вместимость: Большая вместимость обеспечивает запас абразива на 8 часов работы; Простота и удобство в эксплуатации, не требует технического обслуживания.
•  Габариты: 120 x 62 см.

Автоматическая система водяного охлаждения:
* Функция: Обеспечивает охлаждение и гарантирует циркуляционное использование гидравлической системы, снижая расход воды.
* Габариты: 180 x 100 x 100 см.

5-осевая режущая головка AC:
•  Назначение: Высокоточная 5-осевая режущая головка для гидроабразивной резки, специально разработанная для задач, требующих максимальной точности;
•  Управление осями: Оси A и C оснащены сервомоторами, что обеспечивает высокую точность резки, скорость и повышение производительности;
•  Углы поворота:
   Максимальный угол поворота оси C: ±360°
   Максимальный угол качания оси A: ±60°
•  Размер пескопровода: 1.02 мм.
•  Обслуживание: Удобная замена запасных частей.
•  Защита: Отличные водонепроницаемые характеристики, изоляция от эрозии абразивом и водой во время резки.

Лазерная система определения высоты:
Бесконтактное сканирование позволяет избежать царапин на поверхности материала, особенно при обработке камня и стекла, и обеспечивает точность резки оборудования.
