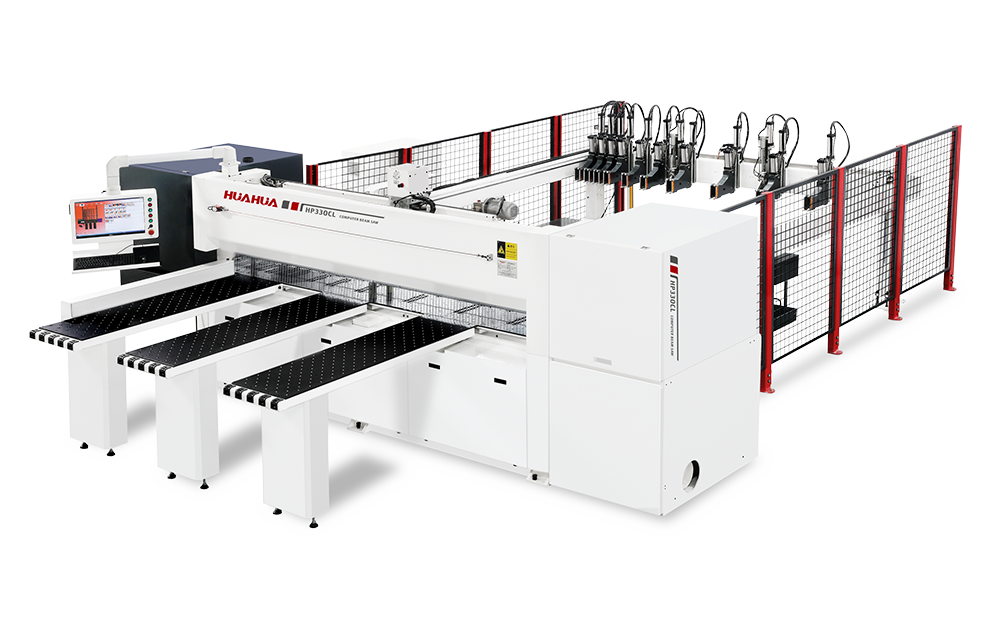

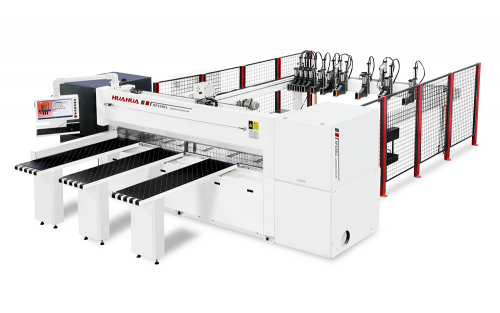

Раскроечный центр HuaHua HP330CL (с задней загрузкой)

• Максимальная высота раскраемого пакета 120 мм.
• Перемещение пильной каретки и захватов происходит за счет прямозубой рейки и шестерни с
•  помощью сервомотора.
• Скорость рабочего хода пильной каретки до 5 – 100 м/мин.
• Скорость обратного хода пильной каретки до 120 м/мин.
• Скорость программируемого толкателя 120 м/мин.
• На программируемом толкателе оборудованы восемь пневматических захватов.
• Рабочий стол станка оборудован воздушной подушкой.
• Промышленный компьютер обеспечивает надежную работу системы ЧПУ.

Назначение форматно-раскроечного центра:

Форматно-раскроечный центр предназначен для раскроя пакета плитных материалов (ДСтП, МДФ, ДВП и др.), как облицованных так и не облицованных.
Станок используется в условиях крупносерийного и массового производства для изготовления
корпусной мебели, мебельного щита, погонажных изделий.



Преимущества форматно - раскроечного центра HP 330



Промышленный компьютер на базе ОС WINDOWS XP
Станок работает по управлением операционной системы
WINDOWS, что позволяет максимально быстро задавать настройки, использовать загрузку карт раскроя с USB носителей, подключать станок к удаленному компьютеру по сети
ETHERNET.
Встроенный 19” монитор, защищенный от попадания пыли, имеющий собственную систему охлаждения (кулер) - позволяет оператору работать с максимальным комфортом
и визуализацией.

Стальной полированный рабочий стол
Стол из нержавеющей стали в рабочей зоне рассчитан на весь срок службы оборудования, полностью исключен его
износ в процессе эксплуатации, а так же предотвращает механическое повреждение обрабатываемого материала в процессе его перемещения.



Пильный узел
Пильный узел выполнен из толстой высокопрочной стали прошедшей специальную термическую обработку. Способен выдерживать максимальные нагрузки при эксплуатации
оборудования в три смены. Перемещается на роликах повысокоточным цилиндрическим направляющим, выполненным из высокопрочной стали.
Обеспечивает продолжительный срок службы механизма, а так же сохраняет высокую точность перемещения при пилении.



Быстрая смена основной пилы
Пневматическая система фиксации основной пилы позволяет производить смену инструмента за 3 – 5 мин., что уменьшает простой оборудования и увеличивает его производительность.

Автоматическая регулировка вылета основной пилы
Раскроечный центр оснащен автоматической регулировкой вылета пильного диска в зависимости от толщины обрабатываемого пакета заготовок, что обеспечивает высокое качество резания,
 а так же отсутствие человеческого фактора, и снижение процента брака.



Усовершенствованная конструкция захватов
Данная система позволяет надежно фиксировать пакет заготовок, обеспечивая высокую точность резания, при перемещении на максимальных скоростях, а так же минимальная ширина отрезаемого материла теперь составляет 5 мм.
Это позволяет получить максимальный выход готовой продукции и наиболее рационально оптимизировать раскрой.
Система перемещения состоит из 8-ми захватов.



Сервопривод перемещения
Пильный блок и система захватов приводится в движение надежной системой шестерня/рейка.
 Использование в сочетании с серводвигателями позволяет обеспечить работу на скоростях до 100 м./мин. перемещения пильного блока, и до 120 м/мин. системы захватов

Загрузочные столы с воздушной подушкой и роликами
С фронтальной части центр комплектуется тремя загрузочными столами с воздушной подушкой, предназначенными для загрузки и выгрузки деталей, а так же для разворота
пакета из продольного в поперечное положение по отношению к рабочей области станка.
Легкое передвижение деталей по столам происходит за счет потока воздуха, подаваемого специальным электровентилятором через отверстия в верхней части текстолитового стола,
тем самым исключается возможное появление царапин на нижней поверхности детали. Каждый загрузочный стол имеет на торцах роликовый механизм, который обеспечивает легкую загрузку крупногабаритных материалов с фронтальный
части станка. Что препятствует образованию механических повреждений на обрабатываемых деталях, и создаёт легкость и удобство загрузки листов на рабочий стол.
